深入解析UPS不间断电源，全面了解其功能与结构

UPS，即Uninterruptible Power System，作为一种前沿的电力保障设备，凭借其不间断供电的特性而备受瞩目。设备内部配备的电池组等储能装置，能够在主电源发生故障时立即启动，为负载设备提供持续电力。其核心组件逆变器，更是能够将直流电高效转化为交流电，确保输出的电压和频率稳定可靠，为电子设备构筑起坚固的电力屏障。UPS的应用范围广泛，无论是计算机、网络系统，还是数据中心、医院、银行等关键领域，都离不开它的守护。同时，它还集成了多种安全保护措施，为设备安全保驾护航。简而言之，UPS以其高效、稳定、安全的特点，成为了避免电力中断造成损失的重要武器。接下来，我们将深入探讨UPS不间断电源的各项特性与工作原理。

▌01 UPS的作用、功能和结构

（1）UPS的作用

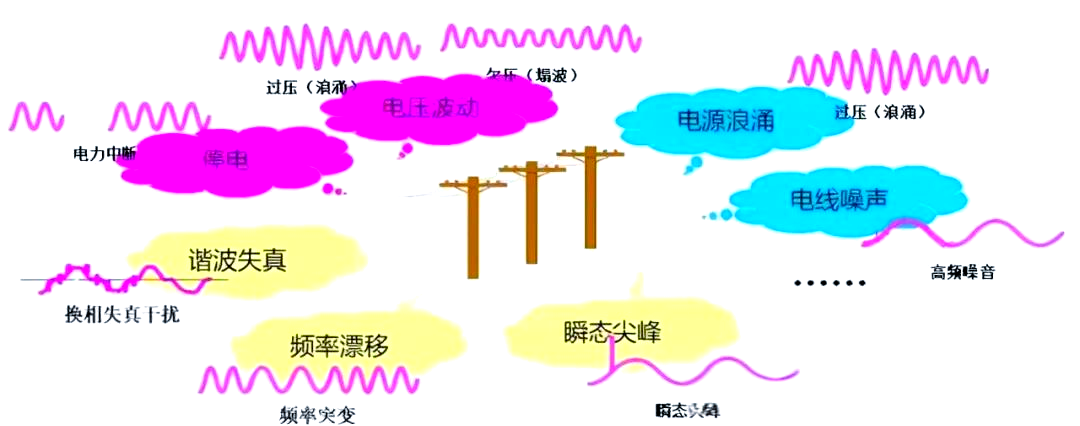

市电电网提供的电力供应，尽管外观正常，却潜藏着诸多不可靠因素。表面平静的电力环境，实则危机四伏。一旦电力中断，将带来无法预料的损失：数据丢失、通信中断、商机延误，这些直接损失可能以每分钟高达5000至100000元的速度累积；而设备停运、仪表失灵、手术中断等间接经济损失更是难以估量。此外，电源污染也是一个不容忽视的问题，它可能导致服务器、路由器、磁盘阵列等关键设备硬件受损，同时还会增加网络传输的误码率，降低数据传输速度。在这样的背景下，UPS不间断电源的重要性不言而喻。

（2）UPS的四大功能

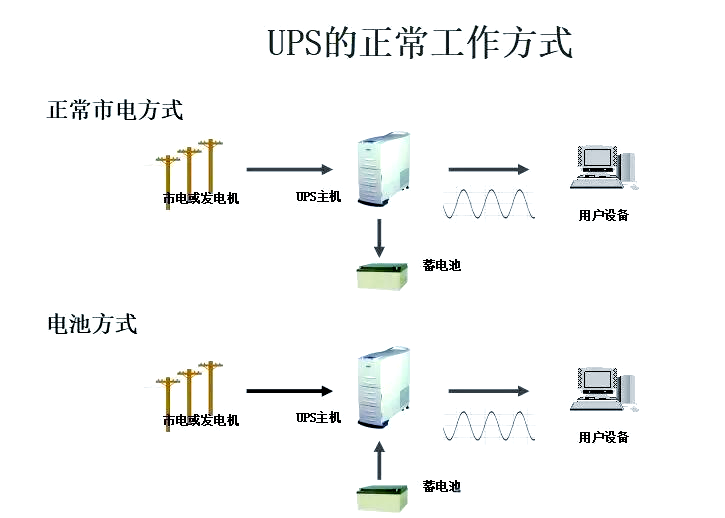

不停电功能：UPS的核心作用之一，确保在电网停电时，能够持续为关键设备提供电力支持。

交流稳压功能：有效解决电网电压剧烈波动的问题，保护设备免受电压波动的影响。

净化功能：能够过滤电网与电源中的污染物质，保护关键设备硬件免受损害，同时降低网络传输误码率，提升数据传输速度。

管理功能：通过监控平台对交流动力进行实时监控与维护，确保UPS系统的稳定运行。

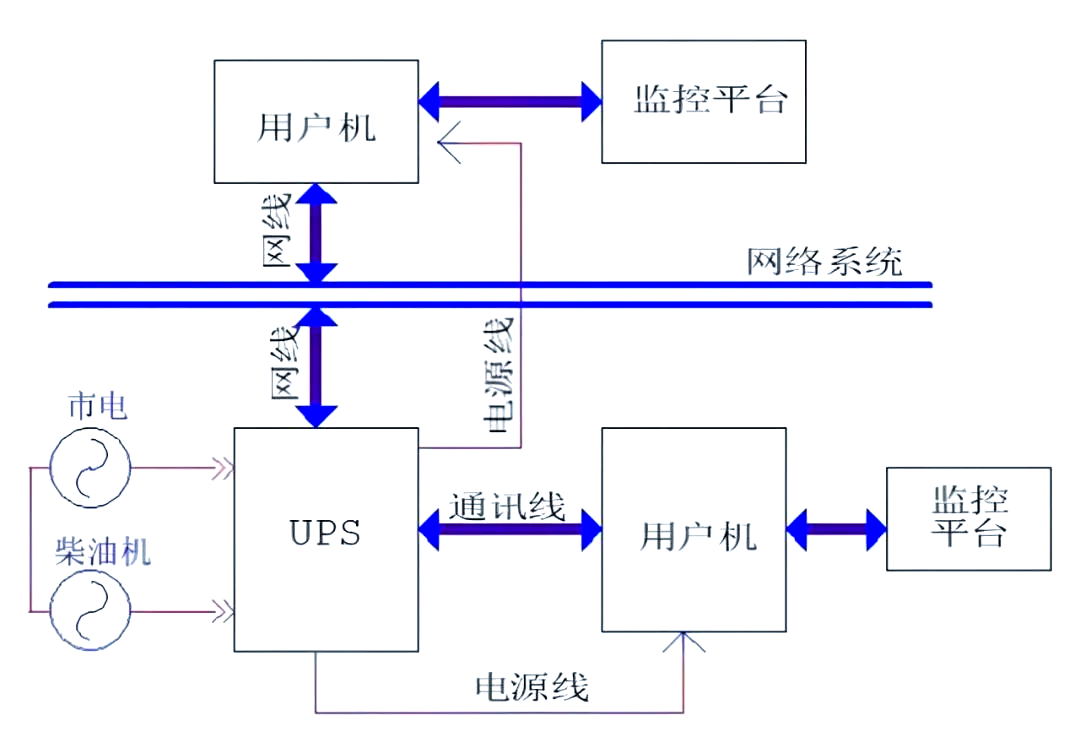

（3）UPS系统结构

监控平台作为UPS系统的重要组成部分，负责实时监控和控制系统状态，确保其稳定、高效地运行。

▌02 UPS的主要技术参数与相关配置计算

（1）UPS的关键技术参数

输入特性方面，我们需关注以下参数：

输入电压范围：宽泛的输入电压范围能减少电池放电次数，从而延长电池的使用寿命。

输入功率因数：低功率因数会导致输入无功功率增加，进而产生谐波电流，污染电网并干扰其他设备。

主电源频率允许范围：这是确保UPS稳定工作的关键参数。

输入电流谐波分量：通过PFC（功率因数校正）和6/12脉冲变压器等技术，可以减少谐波分量。

输出特性方面，我们同样需要关注多个参数：

静态稳定度：大型UPS为1%，中小型为2%，这是衡量输出稳定性的重要指标。

输出瞬态特性：大型UPS为5%，中小型为8%，反映UPS在瞬间负载变化时的响应能力。

输出过载能力：例如，过载125%可维持5分钟，150%可维持10秒，确保在突发负载情况下UPS仍能稳定工作。

输出功率因数：可设置为9或1，影响UPS的输出效率和电能质量。

输出电压谐波失真度：典型值在3%以内，保证输出电压的波形质量。

通过深入了解和理解这些技术参数，我们可以更好地选择和配置适合实际需求的UPS系统。

（2）UPS相关配置及计算

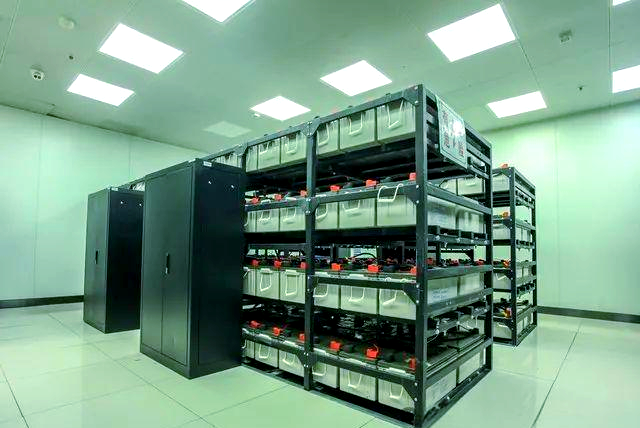

UPS系统通常包含以下组件：

在配置UPS系统时，需要进行以下计算：

（3）UPS容量计算与选择

首先，需要获取负载的总功耗，并将其单位统一为KVA。例如，一般个人计算机负载约为200VA，小型服务器负载约为1500VA，大中型服务器负载约为3000VA。接下来，利用电流I(A安培)及功耗W（瓦特）与VA的转换关系进行计算。通常，在计算时我们会考虑20KVA以下的功率因数为7，20KVA及以上的为8。需要注意的是，UPS在60-80%的区间内运行效果最佳，因此在计算时，我们通常会将上述结果除以8以获得更合适的容量估计。最后，在产品手册中选取最接近计算结果的功率产品进行配置。

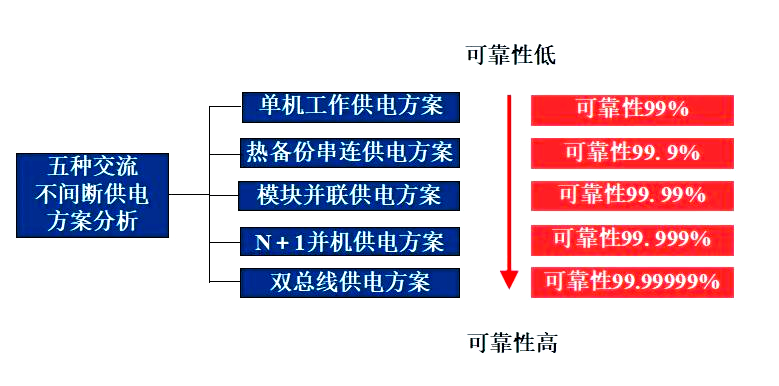

▌03 UPS供电方式的选择

集中供电方式具有显著的优势，它能够实现网络设备资源的等电位控制，从而有效降低传输过程中的误码率。然而，这种方式的初期投资相对较大，且单机故障可能会对整个系统造成显著影响。

相比之下，分散供电方式在方案布置上更为灵活，且故障对系统的影响较小。但需要注意的是，如果整个设备未能保持与地线的良好连接，可能会引发干扰问题。

单机供电：

主从机串联“热备份”供电：

缺点：

N+1直接并联冗余：

缺点：

双母线技术旨在解决单母线运行方式中存在的单点“瓶颈”问题，从而进一步提升系统的可靠性。然而，这种技术也面临着系统配置相对复杂、投资成本较高以及安装调试要求严格等挑战。
