UPS电源的功能要求

UPS使用范围越来越广泛，作为电气从业人员，应该了解UPS的工作原理，操作方法和简单的故障排除，本文简单介绍UPS的组成及工作原理，后续会介绍UPS的操作和故障处理方法。

在一些负荷等级要求较高的场合(一类负荷)，常用的电源为UPS(不间断电源)，即不能停电的设备，比如通讯系统、计算机系统、监控系统、DCS系统、医疗系统的手术室、工业中的重要的电动阀门等，现在医院的病房及宾馆也常见UPS电源的插座，可以说，UPS使用范围越来越广泛，作为电气从业人员，应该了解UPS的工作原理，操作方法和简单的故障排除，本文简单介绍UPS的组成及工作原理，后续会介绍UPS的操作和故障处理方法。

UPS的组成和工作原理

UPS一般由整流器、蓄电池、逆变器、静态开关和控制系统组成。通常采用的是在线式UPS。它首先将市电输入的交流电源变成稳压直流电源，供给蓄电池和逆变器，再经逆变器重新被变成稳定的、纯洁的、高质量的交流电源。它可完全消除在输入电源中可能出现的任何电源问题(电压波动、频率波动、谐波失真和各种*)。其工作原理

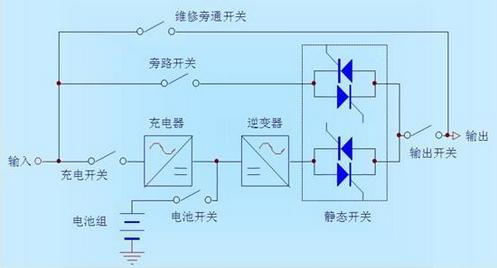

框图如下所示：

组成和工作原理

UPS电源的功能要求

1.静态旁路开关的切换时间一般为2~10ms，并应具有如下功能：

（1）当逆变装置故障或需要检修时，应及时切换到电网(市电备用)电源供电。

（2）当分支回路突然故障短路，电流超过预定值时，应切换到电网(市备用)电源，以增加短路电流，使保护装置迅速动作，待切除故障后，再起动返回逆变器供电。

（3）带有频率限踪环节的不间断电源装置，当电网频率被动或电压波动超过额定值时，应自动与电网解列，频率与电压恢复正常时再自动并网。

2.用市电旁路时，逆变器的频率和相位应与市电锁相同步。

3.对于三相输出的负有不平衡度，最大一相和最小一相负载的基波均方根电流之差，不应超过不间断电源额定电流的25%，而且最大线电流不超过其额定值

4.三相输出系统检出电压的不平衡系数(负序分量对正序分量之此)应不超过5%。输出电压的总波形失真度不应超过5%(单相输出允许10%)

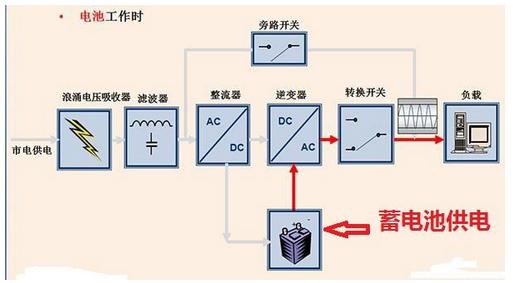

蓄电池供电，逆变供电
