什么是UPS?不间断电源的工作原理是怎样的?

定义:UPS是不间断电源(Uninterruptible Power Supply)的缩写，它是一种电子设备，用于在停电时向其他设备(如计算机、通信设备等)供电。卓尔凡刘经理：13424840112

UPS中的整流器将交流电转换为直流电，然后由电池储存直流电。当交流电源接通时，此过程继续进行。当停电时，逆变器将直流电源转换为设备工作所需的交流电源。

我们经常依靠交流电源来运行我们的家用电子设备，如风扇，冰箱，洗衣机等。对于这类设备来说，任何时刻停电的影响可能都是微不足道的，但对于计算机系统、通信设备、医疗设备来说，瞬时停电的影响是相当关键的。

让我们以一个计算机系统为例，如果我们工作了很长时间，我们有很多未保存的工作，那么在瞬间停电的情况下，所有的数据都将丢失。如果我们不考虑这些问题，这可能会给我们带来很大的麻烦。

幸运的是，我们现在有UPS(不间断电源)。当外部电源不可用时，它将为设备供电。我们可以很容易地保存我们的工作，并正确地关闭系统。

UPS(不间断电源)的意义

我们所有的设备都依赖于交流电源来处理输入。但交流市电有时会因电路错误或任何网络元件短路而发生故障。一段时间后，当电源可用时，输出电压可能会有轻微的变化。

这会导致电压和电流的浪涌，这些输入电压的扭曲可能会导致设备的恶化。电子设备需要持续供电，直到关闭电源。

UPS(不间断电源)在提供恒定的电源供应方面起着至关重要的作用。UPS的运行时间取决于其使用的电池容量。

UPS(不间断电源)类型

UPS有以下三种类型:

后备式UPS在线交互式UPS在线式UPS

后备式UPS

后备式UPS由电池、整流器、逆变器、EMI滤波器、浪涌抑制器和转换开关组成。当交流输入馈送到离线UPS时，浪涌抑制器或EMI滤波器去除由功率浪涌引起的峰值和失真。转换开关将滤波器和开关路径连接到电子设备上。

当交流输入不可用时，则转换开关与电池、整流器和逆变器路径的设备。在这种情况下，首先将交流输入转换为直流电压，然后使用电池存储直流电压，当需要交流功率时，逆变器将直流电压转换为交流电压。

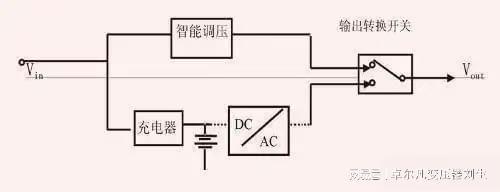

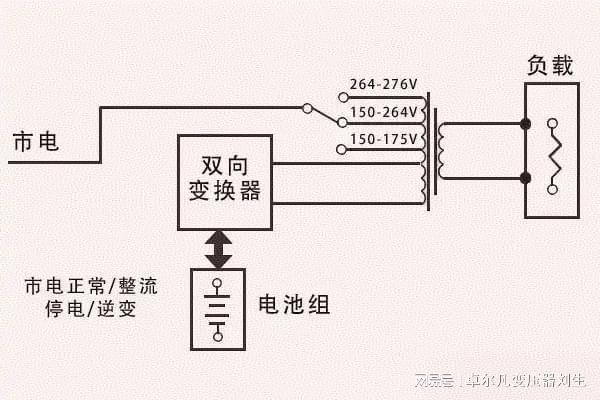

在线交互式UPS

在线交互式Ups在结构上与后备式Ups类似。它们之间的唯一区别是，线路交互包括自动电压调节器连同EMI和RFI滤波器。自动电压调节器消除电压波动，同时抑制电压的波动。

在线式UPS

在线UPS(不间断电源)由电池、电池充电器和逆变器组成。在线ups也被称为双转换系统。

在上述类型的一次电源是交流市电，而在在线式ups的情况下，一次电源是逆变器存在的ups。

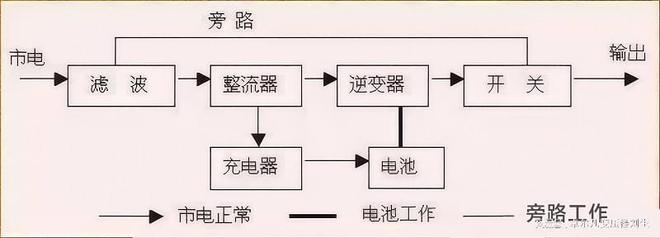

在上面的在线ups框图中，可以清楚地看到在线ups没有转换开关。因此，在ups在线情况下，传输时间为零。这意味着，在停电的情况下，电源供应将出现连续的电力。

由于整流器、电池和逆变器直接连接到需要供电的设备上，因此这种在线ups称为双转换系统。

当交流市电可用时，整流器将交流电转换成直流电，然后电池将直流电储存起来传给逆变器，逆变器再将直流电转换成交流电供应给设备。

这样，无论交流市电是可用的还是不可用的，连接到在线ups的设备都能从逆变器获得电源。UPS是在一次电源故障时提供恒定电源的关键设备。但它可以提供短时间的电力。
