UPS 组成结构大拆解：4 大核心部件 + 辅助模块，缺一不可！

UPS（不间断电源）能实现 “断电不断电”，全靠 “核心储能 + 转换 + 控制” 的部件协同，核心结构可分为 4 大类，每部分都有明确分工：

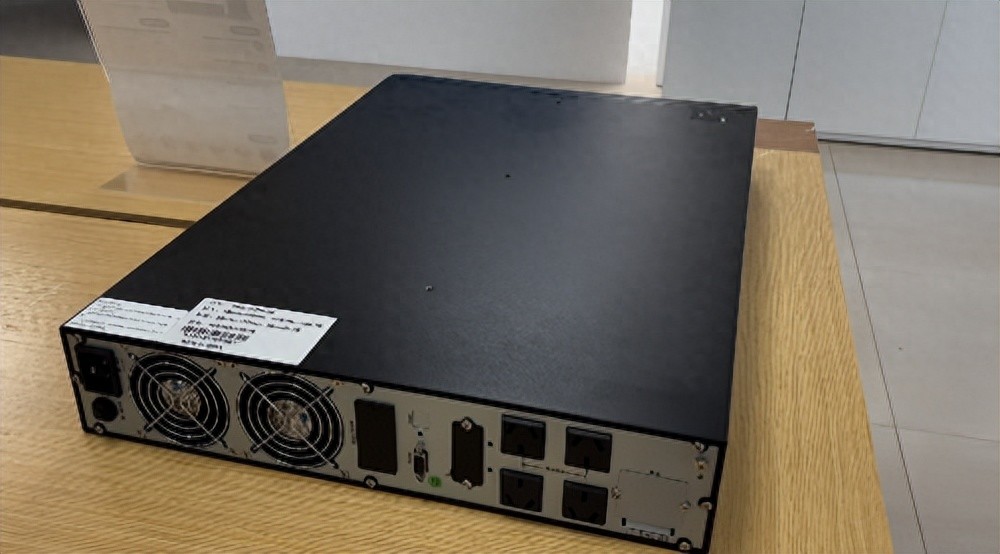

一、核心功能部件：实现应急供电的 “主力军”整流器UPS 的 “电能转换器 + 充电器”，核心作用是把市电 220V 交流电，转换成稳定的直流电。一方面给储能电池充电，另一方面给逆变器提供纯净直流电，同时过滤市电中的杂波、稳定电压，避免电网波动影响设备。逆变器UPS 的 “应急供电核心”，是直流电转交流电的关键部件。市电正常时待命，市电中断后，立即接收电池释放的直流电，快速转换成设备能用的 220V 纯净交流电，切换速度可达毫秒级（≤10ms），确保设备不察觉断电。储能电池“电能仓库”，存储应急供电所需的电能，多为铅酸电池（性价比高、耐用）或锂电池（体积小、重量轻）。电池容量直接决定 UPS 的应急续航（从几分钟到几小时不等），是断电后供电的 “能量来源”。旁路开关“备用供电通道”，分为手动旁路和自动旁路。当 UPS 故障（如逆变器损坏）或需要检修时，会自动（或手动）切换，让市电直接绕过整流器、逆变器，给设备供电，避免设备因 UPS 故障停机。二、控制保护部件：UPS 的 “大脑” 与 “安全卫士”控制主板（CPU 模块）UPS 的 “指挥中心”，实时监测市电电压、电流、频率，以及电池电量、部件温度。一旦检测到市电中断或异常，立即发出指令切换工作模式（市电→应急），同时协调各部件协同工作，确保切换无缝衔接。保护电路包含过充保护、过放保护、过温保护、短路保护等功能。比如电池充满电后，自动切断充电电路；设备短路时，立即切断输出，避免烧毁电池、UPS 或后端设备。三、辅助功能部件：提升实用性与稳定性滤波模块分为输入滤波和输出滤波，进一步过滤市电中的电磁干扰、杂波，以及逆变器输出的微小波动，确保给设备的电压更纯净，保护精密设备（如服务器、工控机）不受干扰。散热系统多为工业级静音风扇 + 散热片，给整流器、逆变器等发热部件降温。避免 UPS 长期工作时温度过高，导致性能下降或部件损坏，保障 24 小时稳定运行。显示与操作面板直观展示 UPS 工作状态（市电模式 / 应急模式 / 旁路模式）、电池电量、输出功率、故障提示等。部分机型带按键，可手动切换模式、设置参数（如充电电流）。总结：UPS 结构的核心逻辑

所有部件都围绕 “稳定供电、应急补电、安全防护” 设计 —— 核心部件负责电能转换与储能，控制保护部件保障切换精准和安全，辅助部件提升供电质量与使用便捷性。
