不间断电源组成

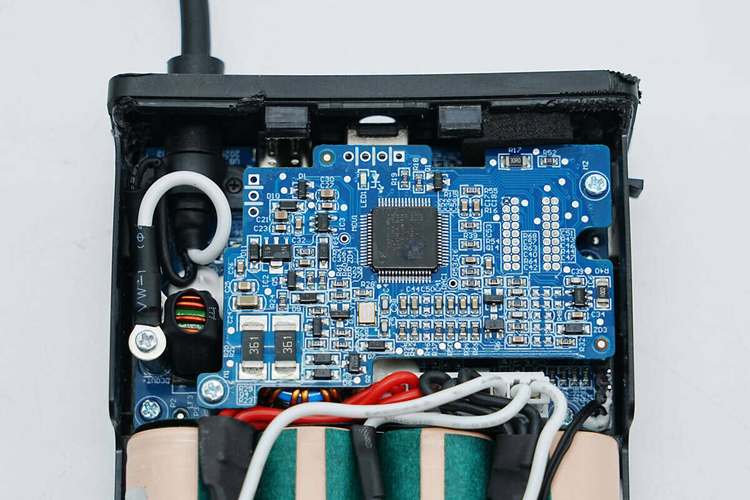

UPS电源系统由4部分组成：整流、储能、变换和开关控制。其系统的稳压功能通常是由整流器完成的，整流器件采用可控硅或高频开关整流器，本身具有可根据外电的变化控制输出幅度的功能，从而当外电发生变化时（该变化应满足系统要求），输出幅度基本不变的整流电压。净化功能由储能电池来完成，由于整流器对瞬时脉冲干扰不能消除，整流后的电压仍存在干扰脉冲。储能电池除可存储直流直能的功能外，对整流器来说就象接了一只大容器电容器，其等效电容量的大小，与储能电池容量大小成正比。由于电容两端的电压是不能突变的，即利用了电容器对脉冲的平滑特性消除了脉冲干扰，起到了净化功能，也称对干扰的屏蔽。频率的稳定则由变换器来完成，频率稳定度取决于变换器的振荡频率的稳定程度。为方便UPS电源系统的日常操作与维护，设计了系统工作开关，主机自检 故障后的自动旁路开关，检修旁路开关等开关控制。

在电网电压工作正常时，给负载供电如所示，而且，同时给储能电池充电；当突发停电时，UPS电源开始工作，由储能电池工给负载所需电源，维持正常的生产（如粗黑→所示）；当由于生产需要，负载严重过载时，由电网电压经整流直接给负载供电（如虚线所示）。

UPS电源系统主要分两大部分，主机和储能电池。额定输出功率的大小取决于主机部分，并与负载属那种性质有关，因为UPS电源对不同性能的负载驱动能力不同，通常负载功率应满足UPS电源70％的额定功率。储能电池容量的选取当负载功率确定后主要取决其后备时间的长短，这个时间因各企业情况不同而不同，主要由备用电源的接入时间来定，通常在几分钟或几个小时不等。莱钢中小型棒材生产线因生产需要不允许断电，因此，UPS电源系统在检测到电网电压中断后，可自行启动供电，且随着储能电池慢慢放电，储能电池的容量随着时间会逐渐降低，考虑到寿命终止时储能电池容量下降到50％并留有一定的余量，UPS电源系统的工作时间当储能电池满容量时为2小时，半容量为1小时。
