不间断电源系统

不间断电源系统

UPS (Uninterruptable Power Supply)

一．

定义：

UPS

系统是连接在输入电源和负载之间，为重要负载提供不受电网干扰、稳压、稳频的电力供

应的电源设备，在市电掉电后，

UPS

可继续给负载提供一段时间的供电，为通信、能源、化工、医疗

等重要负载提供足够的后备时间。

二．

应用围：

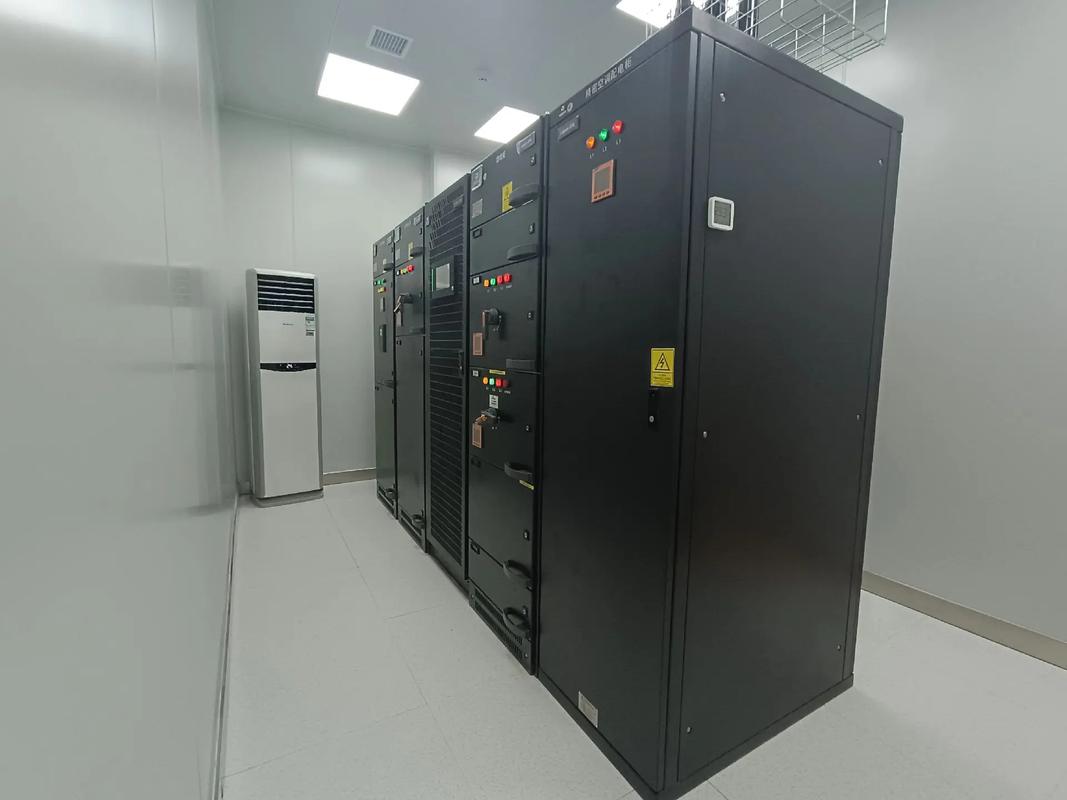

UPS

系统适用于不间断用电场合，主要作为各种计算机机房的不间断电源系统，广泛应用于金

融证券、邮电通信、政府机关、能源化工、交通运输等各行各业。

三．系统组成：

UPS

系统主要包括由整流模块

(REC)

和逆变模块

(INV)

组成的

AC-DC-AC

变换主回路、由两组反

向并联的可控硅组成的旁路静态开关、维修旁路空开

Q3BP

、输出隔离变压器和静态开关、蓄电池组

以及输入

输出空开

Q1/Q5

等，如图

所示。

UPS

原理框图

UPS

系统基本工作方式是主路交流电源从空气断路器

Q1

输入，经过整流模块将交流电源变成

直流电源，完成

AC/DC

变换，一方面给并接在直流母线上的蓄电池组进行浮充充电，另一方面向逆

变模块提供可靠的输入直流电。逆变器进行

DC/AC

变换，将整流模块和蓄电池提供的直流电源变换

成交流电源，经过隔离变压器输出。

UPS

系统应用实时处理和全数字控制技术，从主回路静态开关输

出稳定、

洁净、

不间断的交流电源。

输入电源也可以从包含有静态开关的旁路回路向负载供电。

另外，

在要求负载电源不停电而对

UPS

部进行维修时，可使用维修旁路开关

Q3BP
