交流不间断电源技术要求及技术指标

1．交流不间断电源系统技术要求

（1）在正常和事故运行期间，向不间断电源系统负荷提供电压和频率稳定的正弦交流电源。

（2）在正常／事故的交流电源（即保安电源）消失时，向交流不间断电源系统负荷提供不间断电源。

（3）将交流不间断电源系统负荷与厂用电系统产生的瞬变过程加以隔离。

（4）交流不间断电源应具有足够的容量，使得在承受所接负荷的冲击电流和切除出线故障时，对本系统不致产生不利的影响。

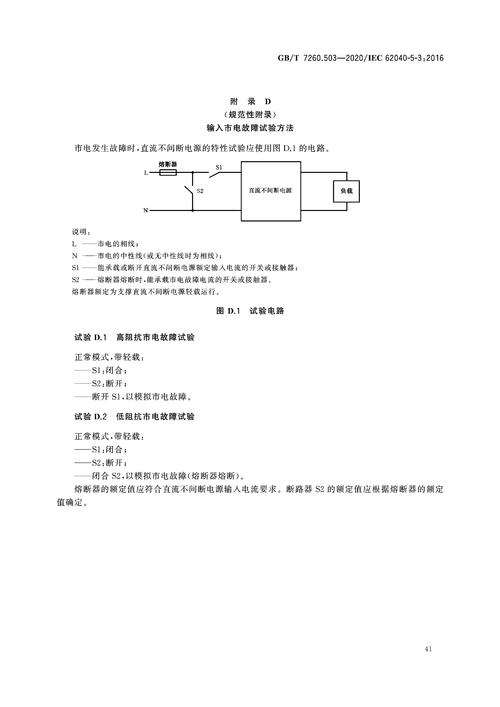

2．交流不间断电源装置的技术指标

（l）输出电压幅值稳定度范围为±2%。

（2）输出频率稳定度范围为±0.5%。

（3）谐波失真度小于5%。

（4）要求切换时间在5ms以内。

交流不间断电源运行方式

1．正常运行方式

交流不问断电源系统（UPS）的输入电源有三路：一路取自厂用电400V保安段MCC，输入到整流器经过整流输出250V的直流电压到逆变器，经过逆变器输出交流单相230V（或三相400/230V），再经过静态转换开关输出到UPS主配电屏，称该路为正常工作电源；另一路取自直流230V蓄电池直流母线，经闭锁二极管与整流电路输出直流并联输入到逆变器，该路为直流备用电源；第三路取自厂用电的另一路400V保安段MCC，经输入隔离变压器变为单相230V（或三相400/230V）电源，作为逆变器的外部交流（备用）电源。

2．不正常运行方式

交流不间断电源不正常运行方式如下：

（1）当整流电路故障或正常工作电源失电时，直流230V蓄电池直流母线通过闭锁二极管向逆变器输入直流电源，保证逆变器仍继续输出交流电源。

（2）当逆变器故障或输出电压降到90%额定电压以下时，通过静态转换开关自动切换到外部交流（备用）电源系统，仍保持供给主配电屏的电源不中断；若在某种情况下需要逆变器或静态转换开关维修时，可将手控旁路开关切到“完全旁路”向主配电屏供电，这种切换也是不间断的。当逆变器输出电压恢复至90%额定电压以上时，静态转换开关自动从手动（备用）电源供电切换到逆变器供电。
