ups电源原理解析

ups电源原理介绍

UPS

是英语Uninterruptiable Power Supply的缩写，译为不间断电源。

由20世纪60年代的旋转发电机发展到目前的具有一定智能化程度的静止式全电子电路，它也是随着电子技术特别是功率器件和自动控制技术的飞速发展而日趋成熟的。

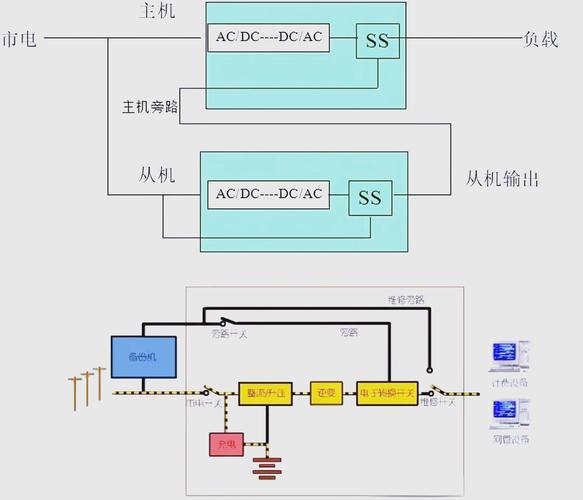

(1) AC - DC 变换:将电网来的交流电经自耦变压器降压、全波整流、滤波变为直流电压,供给逆变电路。AC - DC 输入有软启动电路,可避免开机时对电网的冲击。

(2) DC - AC 逆变电路:采用大功率IGB T 模块全桥逆变电路,具有很大的功率富余量,在输出动态范围内输出阻抗特别小,具有快速响应特性。由于采用高频调制限流技术和快速短路保护技术,使逆变器无论是供电电压瞬变还是负载冲击或短路,均可安全可靠地工作。

(3) 控制驱动:控制驱动是完成整机功能控制的,它除了提供检测、保护、同步以及各种开关和显示驱动信号外,还完成SPWM 正弦脉宽调制的控制,由于采用静态和动态双重电压反馈,极大地改善了逆变器的动态特性和稳定性。

什么是UPS不间断电源及UPS工作原理

UPS不间断电源介绍:

其输出功率从500VA～3000KVA不等。

UPS电源按其工作方式可分为后备式UPS和在线式UPS两大类；而按其输出波形又可分为方波输出UPS和正弦波输出UPS两种。

后备式UPS不间断电源的优点是：运行效率高、噪音低、价格相对便宜，主要适用于市电波动不大，对供电质量要求不高的场合。

在线式UPS电源与后备式UPS电源相比，在线式UPS电源的供电质量明显优于后备式UPS电源，因为它可以实现对负载的稳频、稳压供电，且在由市电供电转换到蓄电池供电时，其转换时间为零。 方波输出的UPS电源带负载能力差(负载量仅为额定负载的40～60％)，不能带电感性负载。如所带的负载过大，方波输出电压中包含的

三次谐波成份将使流入负载中的容性电流增大，严重时会损坏负载的电源滤波电容。

正弦波输出的UPS电源的输出电压波形畸变度与负载量之间的关系没有方波输出UPS电源那样明显，带负载能力相对较强，并能带微电感性负载。

不管那种类型的UPS电源，当它们处于逆变器供电状态时，除非迫不得已，一般不要满载或超载运行，否则会使UPS电源的故障率明显增多。

UPS是英语Uninterruptiable Power Supply的缩写，译为不间断电源。由20世纪60年代的旋转发电机发展到目前的具有一定智能化程度的静止式全电子电路，它也是随着电子技术特别是功率器件和自动控制技术的飞速发展而日趋成熟的。其基本功能是： 1.市电中断供电时，能不间断供电；

2.始终向负载提供高质量的交流电源，达到稳压.稳频.抑制浪涌.尖峰.电噪音.补偿电压下陷.长期低压等因素干扰。

动态式UPS由引擎与发电机组构成，它是靠交流市电驱动交流电动机旋转，从而带动同轴的交流发电机和惯性飞轮同速旋转运行，由发电机向负载供电。市电波动时由于惯性飞轮对短时间的电压突变后干扰无反应，保证了输出电压的稳定；市电断电靠飞轮的惯性将额定电压供电再延长5秒钟，用于保存数据信息。后来发展到内燃机式UPS系统，但这类UPS体积大噪音大.效率低，在目前应用不多。就目前用得最多的，最常用的UPS还是静态式UPS，现在一般讲的UPS也是指静态式UP
