ups电源基础知识

一、UPS概述:

1、什么是UPS :UPS - 全译Uninterruptible Power System (不间断电源)在市电断电等电网故障时,不间断地为用户设备提供纯净的(交流)电能的一种能量转换装置。

2、常见的电网故障停电、电压波动、谐波失真、电源浪涌、频率飘移、瞬间尖峰、电线噪音、电磁干扰。

3、ups分类

A、按工作原理不同,UPS分为:后备式UPS、互动式UPS、在线式UPS 、delt变换式。

B、按供电体系不同,UPS分为:单进单出UPS、三进单出UPS、三进三出UPS

C、按输出功率不同,UPS分为:小功率(30kVA)

D、按电池放置分标机(内置电池)、长机(外接电池)

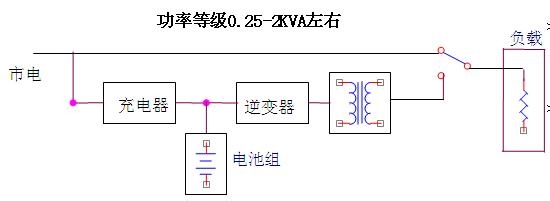

二、UPS原理1、后备式UPS后备式UPS运行原理有市电时,市电通过开关后直接供给负载,逆变器不工作;另外,市电通过充电器给电池充电。停电后,启动逆变器,把电池储存的能量通过逆变器和开关供给负载

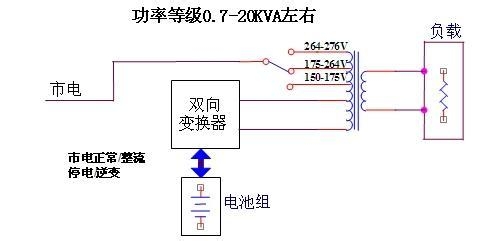

2、后备式UPS运行原理在线互动UPS与后备式比,主要区别在于:逆变器与充电器合二为一,输出通过变压器的抽头跳变,实现分段稳压

3、在线式UPS不管电网电压是否正常,负载所用的交流电压都要经过逆变电路,即逆变电路始终处于工作状态。

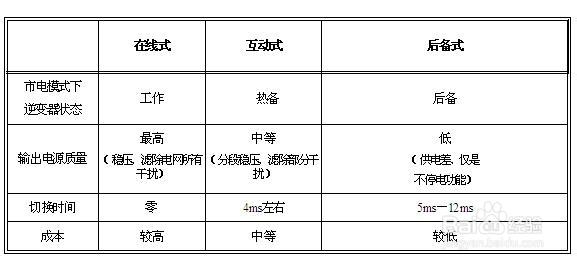

4、delt变换式:技术复杂要求高,用量少(APC秀康曾经用这种结构,已经淘汰)在此不再多提。三、各种UPS的比较

四、UPS多机连接方式

1、主从机串联“热备份”

优点: 价格便宜,安装方式简单可靠。

缺点: 从机电池寿命缩短。对单机抗阶跃负载能力要求高。没有扩容能力。

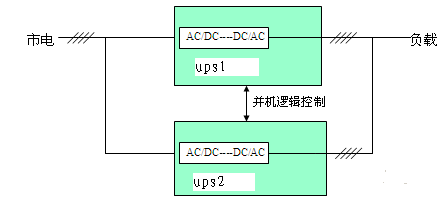

2、 并机运行

优点: 多台UPS平均分摊负载。可靠性高。

缺点: 控制电路复杂。成本高。

五、ups的主要组成部分

1、整流器:把直流转化为交流

2、逆变器:把交流转化为直流

3、静态旁路:在ups出现故障时直接不间断转入静态旁路有市电工作

4、充电器:主要给电池充电

5、蓄电池:储存电能,在试点故障时通过逆变器把储存的直流电转化成交流电给负载供电。

六、ups的主要参数

输入特性:

1、输入电压范围输入电压范围宽可减小电池放电机会,延长电池寿命。

2、输入功率因数如果功率因数低,则输入无功功率大,谐波电流污染电网 ,影响干扰其它设备。3、主电源频率允许范围。

4、输入电流谐波分量。(PFC、6/12脉冲整流器)

输出特性:

1、静态稳定度。大型为1%,中小型为2%。

2、输出瞬态特性。大型5%,中小型8%。

3、输出过载能力。(如:过载125% 5MIN;150% 10S)

4、输出功率因数。 (0.6、0.7、0.8)5、输出电压谐波失真度。典型3%以内。
