如何利用超级电容设计简单的不间断电源？

利用超级电容设计简单的不间断电源的方法

不间断电源（UPS）在许多应用中至关重要，特别是在需要确保电源电压持续可用的场合。超级电容作为一种新型的储能元件，因其高功率密度、长循环寿命和快速充放电能力，成为设计紧凑、高效不间断电源的理想选择。以下是一个利用超级电容设计简单不间断电源的基本方法：

一、系统概述

不间断电源系统主要由以下几个部分组成：

二、具体设计步骤

选择超级电容

根据系统所需的能量和功率要求，选择合适的超级电容。

超级电容的容量应足够大，以在系统电压下降时提供足够的能量。

同时考虑超级电容的电压等级，确保其在充电和放电过程中不会损坏。

设计充电电路

使用线性充电调节器IC或开关电源充电器为超级电容充电。

确保充电电路具有过充保护功能，以防止超级电容过压损坏。

设计合适的充电电流和充电时间，以优化超级电容的储能效率。

设计放电电路

使用升压调节器或降压-升压转换器将超级电容中的能量转换为所需的电源电压水平。

确保放电电路具有过放保护功能，以防止超级电容过度放电而损坏。

设计合适的放电电流和放电时间，以满足系统负载的需求。

实现控制逻辑

使用微控制器或逻辑电路监测输入电源状态。

当输入电源正常时，控制充电电路为超级电容充电。

当输入电源下降时，切换至放电电路，为系统提供能量。

确保控制逻辑具有故障检测和报警功能，以便在系统出现故障时及时采取措施。

三、优化与改进

提高转换效率

选择高效率的充电和放电电路元件。

优化电路参数，以减少能量损失。

增强系统可靠性

添加冗余元件和故障保护机制。

对系统进行严格的测试和验证，确保其在各种工况下都能正常工作。

降低成本

选择性价比高的元件和材料。

优化电路设计，减少不必要的元件和复杂度。

四、实例展示

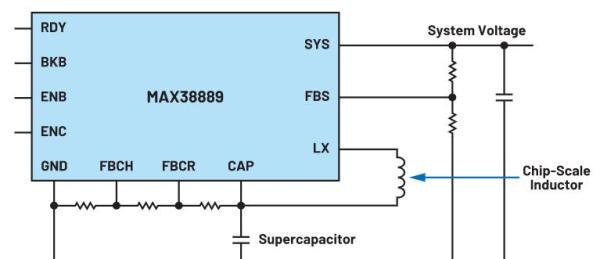

以下是一个利用ADI公司的MAX38889实现微型Continua备用电源解决方案的实例：

该解决方案集成了半桥、逻辑开关和功率开关，只需一个IC和几个外部无源元件即可实现。MAX38889在充电和放电模式下具有高达94%的高转换效率，可以显著减小储能系统的尺寸和成本。同时，其True Shutdown™技术可以防止能量从电容流向系统，确保系统的稳定性和安全性。

综上所述，利用超级电容设计简单的不间断电源是一种可行且高效的方法。通过合理选择元件、优化电路设计和实现控制逻辑，可以构建出性能稳定、成本低廉的不间断电源系统。
