深入了解UPS不间断电源：功能、技术与应用解析

UPS，即Uninterruptible Power System，作为一种尖端的电力保障设备，具备不间断供电的特性。其内部配置的电池组等储能设备，能够在主电源发生故障时立即启动，为负载设备提供持续电力。UPS的核心组件——逆变器，能够高效地将直流电转换为稳定的交流电，确保电子设备得到高质量的电力支持。该设备在计算机、网络系统等多个领域得到广泛应用，特别是在数据中心、医院和银行等关键基础设施中发挥着至关重要的作用。此外，UPS还集成了众多安全保护功能，为设备安全保驾护航。总的来说，UPS以其高效、稳定和安全的特点，成为避免电力中断带来损失的重要武器。接下来，我们将深入剖析UPS不间断电源的各项特性与工作原理。

▌01 UPS的作用、功能和结构

（1）UPS的作用

市电电网提供的电力供应，虽然表面看似稳定，实则暗藏危机。电源中断时，会导致数据丢失、通信中断，甚至商机延误，这些直接损失可能以每分钟高达5000-100000元的速度累积。同时，设备停运、仪表失灵以及手术中断等间接经济损失更是难以估量。此外，电源污染也是一个不容忽视的问题，它可能由瞬态尖峰、电源浪涌、高压脉冲等引起，这些都会对服务器、路由器、磁盘阵列等关键设备造成硬件损坏。另一方面，谐波污染、线间噪声以及频率漂移则会导致网络传输误码率大增，严重影响数据传输速度。在这种情况下，UPS不间断电源就显得尤为重要。

（2）UPS的四大功能

首先，UPS具备不停电功能，这是其核心价值所在，能够有效地解决电网停电所带来的问题。其次，它还提供了交流稳压功能，确保在网压剧烈波动时，系统仍能保持稳定。此外，UPS还具备净化功能，能够应对电网与电源污染的挑战。最后，其管理功能则负责解决交流动力的维护问题，确保系统的持续稳定运行。

（3）UPS系统结构

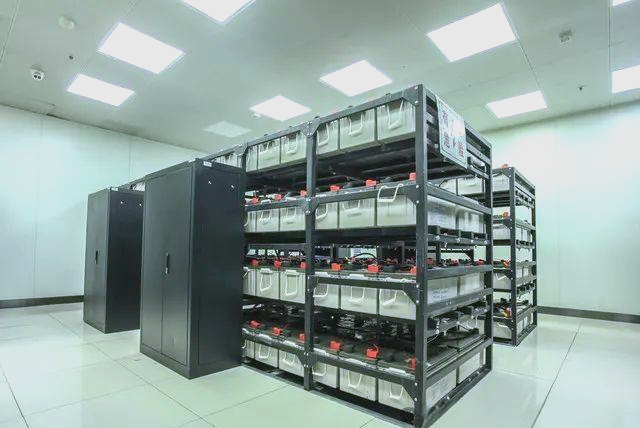

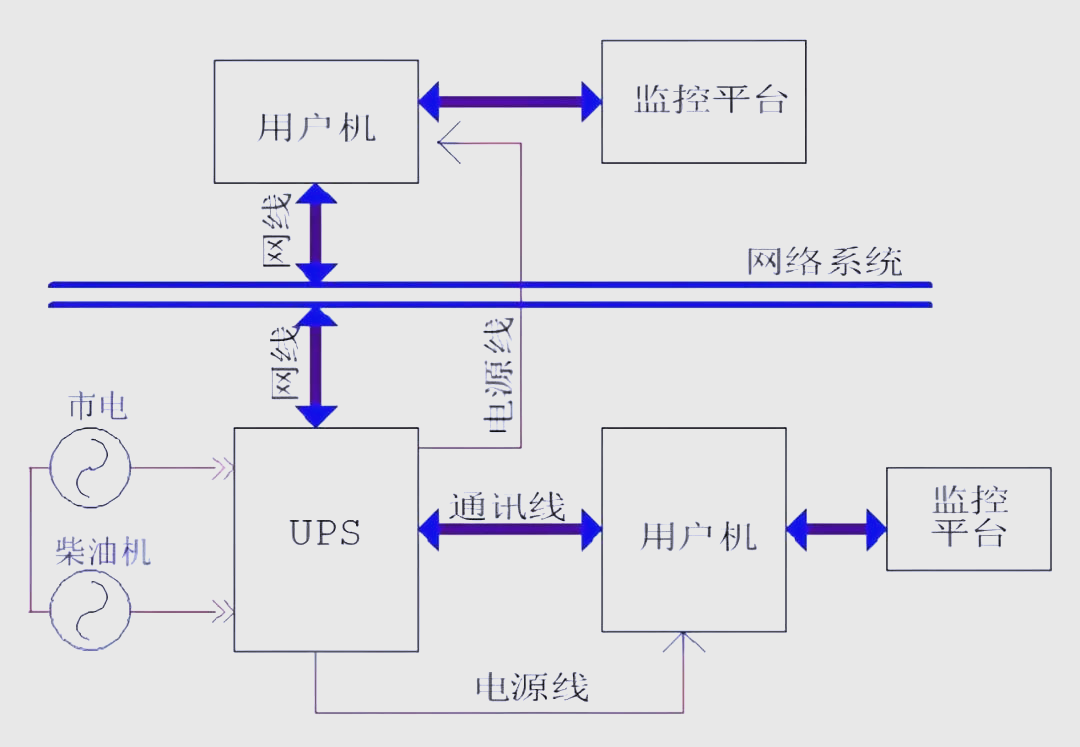

在UPS系统中，监控平台扮演着至关重要的角色，它是确保系统稳定运行的关键组成部分之一。通过实时监控和精确控制，监控平台能够及时发现并处理潜在问题，保障UPS系统的安全可靠运行。

▌02 UPS主要技术参数及配置计算

（1）UPS的主要技术参数包括其输入特性，这是评估UPS性能的重要指标。

1、输入电压范围：宽范围的输入电压可以减少电池的放电次数，从而延长电池的使用寿命。

2、输入功率因数：若功率因数较低，会导致输入无功功率增加，进而产生谐波电流，对电网造成污染，并可能干扰其他设备。

3、主电源频率允许范围：这是指UPS所能接受的主电源频率的变化范围。

4、输入电流谐波分量：这是通过PFC（功率因数校正）和6/12脉冲变压器等技术来控制的，以确保输入电流的纯净与稳定。

接下来，我们还将探讨UPS的输出特性。

1、静态稳定度：大型UPS的静态稳定度通常为1%，而中小型则为2%。

2、输出瞬态特性：大型UPS的输出瞬态变化控制在5%以内，而中小型则在8%以内。

3、输出过载能力：UPS能够承受一定程度的过载，例如过载125%时能够持续5分钟，或过载150%时能够坚持10秒钟。

4、输出功率因数：UPS的输出功率因数可根据需求进行调整，通常为0.8、0.9或1。

5、输出电压谐波失真度：UPS的输出电压谐波失真度应控制在典型3%以内，以确保输出电压的纯净与稳定。

（2）UPS的配置与计算

UPS系统通常包含以下组件：

在配置UPS时，需要进行以下计算：

（3）UPS的容量计算与选择

首先，需要获得负载的总功耗，并将其单位统一为KVA。例如，一般个人计算机的负载约为200VA，小型服务器的负载约为1500VA，而大中型服务器的负载约为3000VA。

接下来，利用电流I(A安培)及功耗W（瓦特）与VA的转换关系进行计算。通常，在计算时我们会考虑20KVA以下的效率为0.7，20KVA以上的效率为0.8。考虑到UPS在60-80%的区间内运行状态最佳，因此我们在计算时可以将结果除以0.8进行放大。

最后，在产品手册中选择最接近计算结果的功率产品。此外，还可以采用恒功率模式计算方式来进一步优化选择。

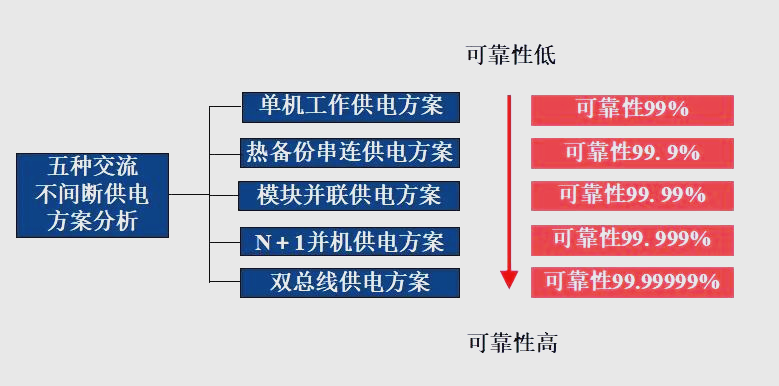

▌03 UPS供电方式

集中供电方式：

优点在于能够实现对网络设备资源的等电位控制，从而有效降低传输误码率。然而，其缺点是初期投资成本相对较高，且单机故障可能会对整个系统造成显著影响。

分散供电方式：

此方式灵活性较高，方案布置较为便捷，同时故障对系统的影响也较小。但需注意，若整个设备未能保持与地线的有效连接，可能会引发潜在的干扰问题。

单机供电方式：

这种供电方式在UPS解决方案中相对简单，通常适用于每个分散地点的交流供电系统容量在6KVA以下的情况。每个独立交流负载点由一台UPS提供保护，同时市电可以通过就近的插座输入。

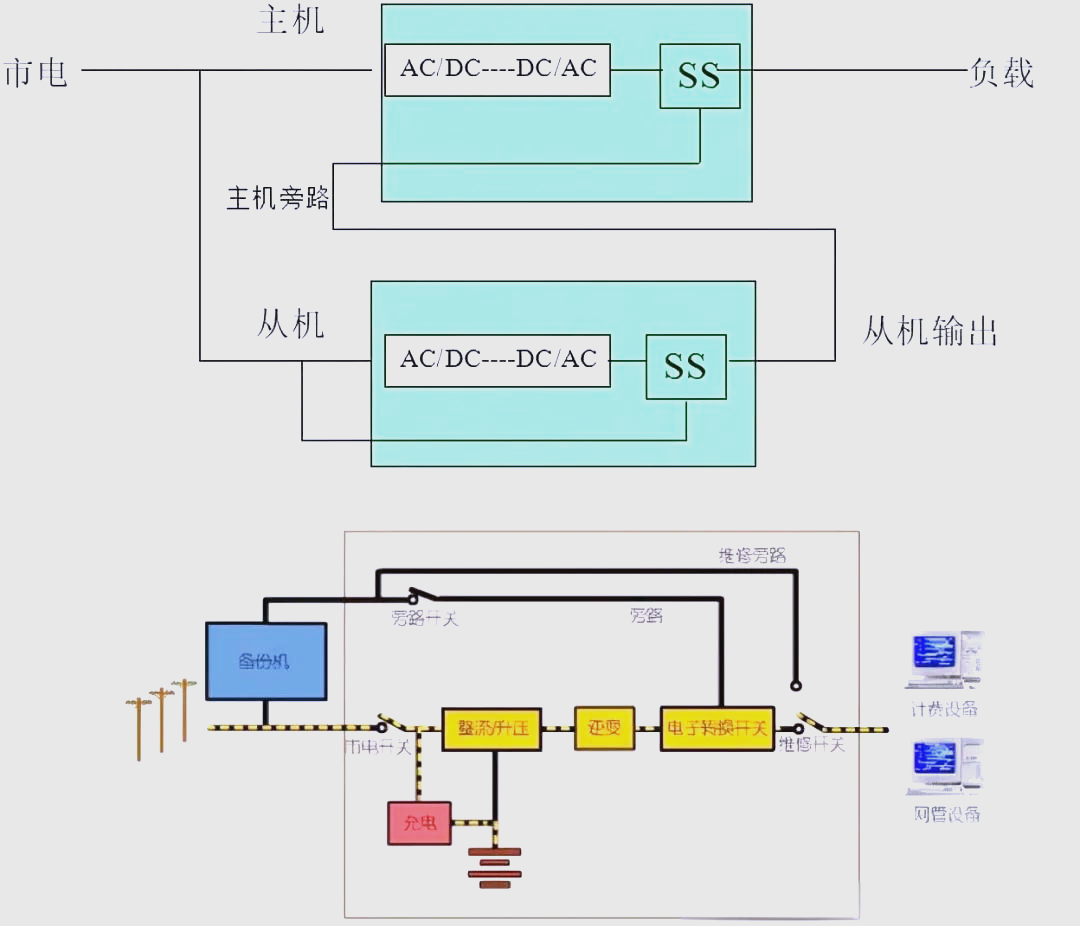

主从机串联“热备份”方式：

这种方式适用于中小型网络、服务器群、办公以及仪表等多样化的应用场合。它主要由UPS主机、UPS从机、电池系统和配电系统组成，其配电设计和工程施工都相对简便。

优点：

相对独立性：两台或多台UPS在串联热备份方式下，基本保持相对独立，彼此间干扰较小。同步跟踪要求低：该方式对UPS的同步跟踪性能要求相对较低，降低了系统复杂性。灵活配置：可以灵活采用不同型号和容量的UPS来构成串联热备份系统。

缺点：

从机效率问题：从机在长期运行中可能处于空载状态，导致效率低下。电池维护不足：从机的电池组可能长期处于浮充状态，缺乏定期带载放电的机会，从而影响电池寿命。带阶跃负载能力要求：从机必须具备良好的带阶跃负载能力，以确保系统的稳定运行。关键组件的长期运行：主机逆变器与静态旁路转换功能在长期运行中需保持良好状态，否则可能影响整个系统的性能。扩容限制：该系统无扩容功能，可能难以适应未来负载增长的需求。平均无故障时间：与“并联”冗余系统相比，其平均无故障时间可能较低，需要更频繁的维护和故障排除。

模块并联供电方案：集中供电优势：所有交流负载均由一台模块化并联UPS统一供电，实现高效集中管理。灵活配置与冗余：模块化UPS包含机架、可并联功率模块、电池模块和充电模块等，便于根据需求灵活配置。功率模块采用N+1冗余设计，有效缩短了平均修复时间（MTTR）。共享资源与控制：所有模块共用输入、输出、并联的电池系统和控制系统，提高了资源利用率和系统稳定性。适用范围：该方案特别适合于中小型网络、服务器群、办公环境以及仪表应用等场合。

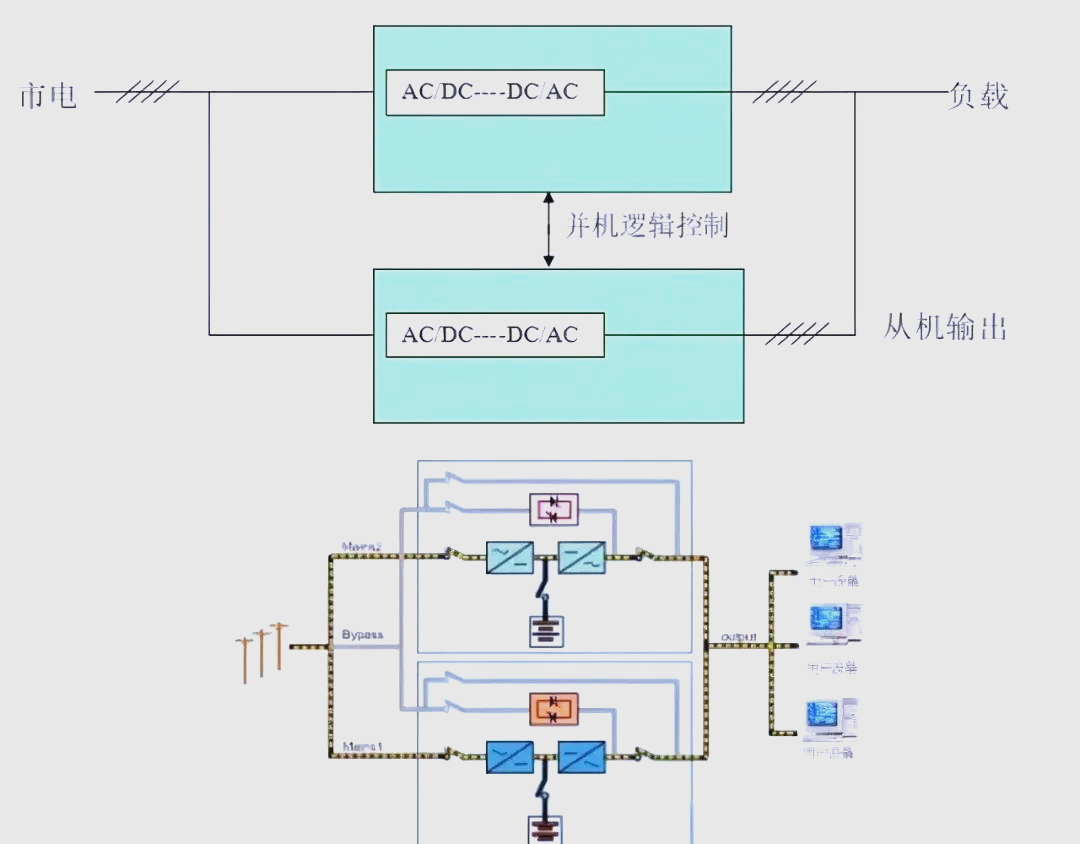

此外，还有N+1直接并联冗余方案，其特点如下：

高可靠性：适用于中大型网络、数据中心、大楼集中供电以及工业厂矿等高负荷应用场合。

系统冗余与扩容：由直接并机的N+1台UPS、电池模块和配电系统组成，实现系统N+1冗余，可靠性高于单机UPS。同时，该方案易于扩容，维护便捷。

广泛应用：是目前应用最为广泛的供电方案。

优点：

锁相同步技术：采用先进的锁相同步技术，确保多台UPS直接并联时能均衡分担负载电流。

优良的扩容性：具备N+1的扩容能力，有效克服了“串联”热备份方式的局限。

缺点：

高同步锁相技术要求：对设备本身的同步锁相技术提出严苛挑战。高制造技术要求：要求输出阻抗高度接近，对设备制造技术提出挑战。逆变器输出电压调节：需要高性能的分相调节功能，以确保各UPS的输出电压一致。型号与容量一致性：所有并联的UPS必须同型号、同容量，否则可能影响均流效果。旁路均流电感需求：多台UPS并联时，需额外增加“均流电感”以确保电流均衡分配。

双母线技术：

双母线技术旨在解决单母线运行方式中存在的单点“瓶颈”问题，从而进一步提升系统的可靠性。然而，这种系统配置相对复杂，需要较大的投资，并且对安装调试的要求也相当高。
