UPS系统实施及验收方案

UPS机房环境、电源及地线要求

1、机房的要求

机房、走廊等有关地段的土建工程须全部竣工，室内墙壁充分干燥。

机房地面负荷：每平方米不小于500kg。

机房主要门的大小应满足设备的搬运需要，房门锁和钥匙齐全。

机房顶棚、墙、门、窗、地面应不脱落，不易起尘，不易积灰，并能防尘砂侵入。要求屋顶不漏水，不掉灰。

各种沟槽采用防潮措施，其边角应平整，地面与盖板应缝隙严密，照明线与电力管线应尽量采用暗铺设。

机房地板：水泥地面应铺设防静电地板.

机房地面平整光洁。

电源已接入机房，满足施工要求。

机房内应有地线排，以便UPS机壳地线连接。

2、 机房环境的要求

环境清洁、无尘，防止任何腐蚀性气体、废气的侵入，机房空气调节设备应能满足设备正常运行的温度与湿度要求。

防尘要求：直径大于5微米灰尘的浓度小于3×104粒/m3，灰尘粒子为非导电、非导磁和非腐蚀性。

机房内需安装空调，设备在长期工作条件下，室内温度要求15℃～30℃，相对湿度要求40％～65％。噪声：室内噪声≤70分贝

照明采光：应避免阳光直射，以防止长期照射引起电路板等元件老化变形，平均照度为300～450LX，无眩光。

大气压要求：×105至×104pa（-500mm至+500mm）。

空气污染要求：机房内无腐蚀性气体及烟雾，机房内禁止抽烟。

3、 安全要求：

机房内不同电压的电源插座，应有明显标志。

机房内严禁存放易燃、易爆等危险物品。

4、 电源：

电源线缆统一使用阻燃电源线，UPS输入和输出电源线、机壳接地线及网线布放至主机固定位置并多预留米长（若UPS没有配置SNMP卡,则不需要布放网线）。电源线,空气开关等设备规格要满足所安装的UPS的要求，详情见附表《UPS现场安装条件确认表》。

5、 地线：

地线的具体指标要求：交流配电系统安全地、 排队机工作地和总配线架防雷地分开设置时，各接地电阻要求小于4欧姆。

交流配电系统接地要求：给计算机提供交流电源只需火线与零线 ，不用保护地线。

总配线架防雷地线要求：能泄放异常情况引起的过剩电荷，外线用户电缆屏蔽层在总配线架处应与防雷大地相连。

UPS主机安装及调试

1、工程安装内容

我方和设备厂商将对工程的所有UPS系统设备、材料的安装进行全方位负责，为交钥匙工程。由于每个机房的承重都不相同，所以在每个机房的UPS区域用角钢做承重处理。

安装内容包括：

UPS主机设备、电池架、蓄电池的开箱检查，核对货物清单、明细，确保无误。

UPS主机设备、电池柜、蓄电池的搬运及就位，包括其底座支架的安装固定以及底座支架与UPS主机设备、电池架的固定。

从电力交流配电盘的市电输入断路器到UPS的输入接线端子的相线(L1，L2，L3)、零线及地线的连接；以上所使用电缆的布线。

UPS输出端子到UPS低压输出配电盘的输出断路器的相线、零线及地线的连接；以上所使用电缆的布线。

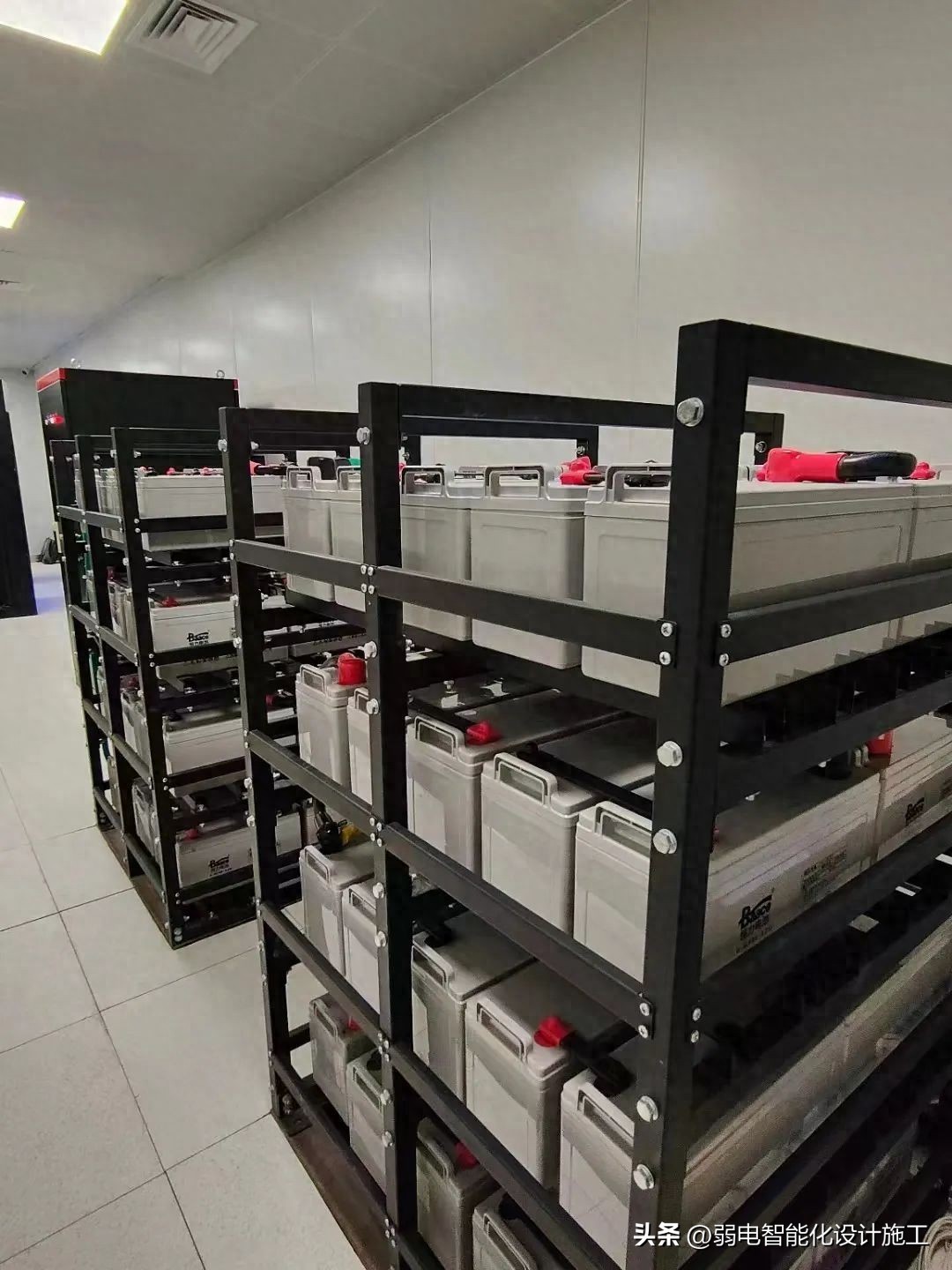

电池按图纸要求规定放入电池架，并连接。

2、UPS调试及测试所需工具

三相相序测试表、多功能高精度万用表、便携式电脑、便携式多功能示波器、各种螺丝批、扳手等。

3、UPS的调试步骤

拆开UPS的盖板及侧板，对其内部进行仔细的物理检查，检查螺丝连接是否紧固，接插件的连接是否松动等；

检查UPS的所有开关是否均在断开位置；

合上UPS输入配电开关，将市电送到UPS输入端；

使用万用表测试输入电压是否正常：相电压、线电压及零地电压值均满足指标要求；

使用相序表，测试三相输入相序是否正确，若不正确，则须调整相序；

打开便携式电脑，使用RS232穿口线连接便携式电脑的COM口和UPS的SUB-D9调试和诊断软件专用接口；

将UPS的紧急关机插座断开，合上输入开关Q1，在电脑上启动调试软件，对UPS进行参数设置，内容包括：输入电压及范围、输入频率及范围、输出电压、输出频率、电池的型号、容量、节数、组数、特性参数、电池后备时、电池充电电流、浮充电压等，设置完后传送到UPS各控制板；

断开输入开关Q1，插上紧急关机插座，重新开机。合上输入开关Q1，检查UPS整流器或斩波器电压、充电器电压是否为设定值。测试正常后，检查电池断路器两端直流电压极性是否一致。若一致，合上电池断路器，检测电池充电电流、充电电压；

启动UPS逆变器，测试逆变器电压值，每相相电压为AC220V，线电压为AC380V；

合上Q4S旁路开关，测试切换是否正常；

对UPS的J-BUS卡进行测试鉴定；

重复上述过程调试下一台UPS，做UPS的并机测试：检查并机的环流指标。

检查并记录各项运行参数，做好调试、测试报告。

单套UPS的调试及测试工作一天内可完成。UPS的调试及测试工作完成后，UPS即可开机试运行，并可做一些相应的实验：模拟旁路电压超限、模拟主回路电压超限、电池放电测试等。

4、测试计划

将制订详细的调试、测试计划，以满足工期要求；

拟指派工龄五年技术娴熟的三名工程师负责调试，并拟由此三人在调试期间进行整个完工调试、测试工作。

完成调试后，提交一份完整的测试报告给客户；并进行设备维护人员的现场培训，由我方现场调试、测试工程师进行；

调试期间，由我方及客户共同完成UPS的参数测试及试验大纲所标定的测试及实验内容；

若测试中，发生一项指标不符合技术规范书的要求，我方承诺免费更换达到技术规范书要求的产品，并承担所有费用。

调试期间，建议客户现场设备维护人员到现场跟进，增加对UPS感性认识 ，了解UPS的相关知识，以利日后UPS的维护工作；

调试过程中，客户参加调试人员必须注意安全。因UPS的调试、测试全过程均为带电作业，UPS的顶盖及侧盖均已撤卸，相关参数的测量点会在UPS内部，未经我方现场调测人员同意，不可随意触摸UPS机体或自行测试，若客户希望了解某项测试时，可授意我方现场工程师进行。

系统验收及试运行

1、验收原则

UPS验收和测试的基本原则如下：

UPS系统是由原厂生产并于出厂前经过严格测试的；

整个现场测试过程由工程师2-3人配合用户工程师一起实施；

在现场验收前提供UPS的配置图、测试报告内容供用户审查，审查通过后双方共同执行测试；

在现场验收期间保证系统状况的配置控制，包括软件和硬件；

现场验收测试包括所提供的所有系统的测试，其中包括UPS主机、电池、监控软件等。

2、验收开始

在设备主机、电池到货之后，除配合用户完成现场安装的技术支持外，还将对产品的到货数量、外观包装、随机资料(英文用户手册、安装手册、出厂测试报告、合格证等)、备品备件、消耗品、专用工具、仪器仪表等进行到货交接验收。

在设备就位，UPS输入输出电缆联接完成后，由工程师检查并连接电池组，并由工程师负责设备加电调试，电池初充电及设备的启动并联运行。完成此工作后，即可开始现场验收。

现场验收可参考厂方现场验收测试报告的内容进行，也可由用户按相关标准提供方案，双方共同执行。

2、验收标准

UPS系统的施工及验收符合《电气装置安装工程施工及验收规范》的有关规定。UPS系统的主要验收标准如下：

输入输出电缆及电池连接电缆两端是否紧密固定

电缆绝缘是否良好

并机连线屏蔽层是否一端接地

并机连线及电池开关控制线是否受外力损伤(压伤、碰伤或被老鼠咬伤等)

UPS各电路板上接插件是否紧固

并机连接板上扁平电缆接插件是否紧固

外接 电池开关上控制线插头是否插牢

输出变压器T1温升是否正常

噪音是否正常

减振弹簧、橡胶以及漆包线颜色等是否正常

轴流风扇E1——E7（E1-E8）运转是否正常

输出滤波器电容及整流滤波电容是否漏液？温升是否正常？

UPS内部及电路板上是否需要吸尘

UPS运行环境(温度、湿度等)是否符合要求

其它详细技术测试指标请参见附件二之《系统验收报告》。

3、现场验收完成：

现场测试工作完成并全部合格后，由双方共同签署现场验收报告，开试试运行。

―――附件一：《现场验收测试报告》

4、系统试运行

UPS安装调测合格后，将开始3天的试运行。试运行和正常运行相似，由客户组织管理实施，我方和设备厂商共同保证本电源系统正常运行。

运行期间，我方将有专员负责设备的运行巡视，并与客户保持联系。

协同客户在试运行期间，对设备进行检测，验证设备是否满足合同要求的各项技术指标。

期间，所有设备、材料和系统按实际操作模式无故障连续运行。

3天的试运行结束后，如果UPS不间断电源系统无故障连续运行正常，各项运行指标均满足技术要求时，由客户和我方共同签署验收证书。
