什么是不间断电源？类型有哪些？工作模式分析

1.什么是不间断电源

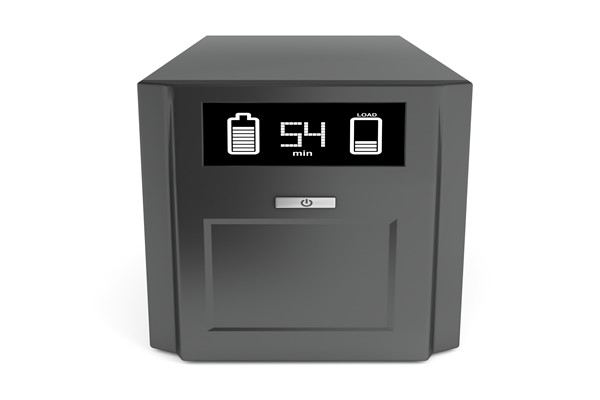

不间断电源简称UPS，是保证负载的不间断运行的一种设备。随着现代工业不断发展，各类新式高精尖电力电子设备层出不穷，如在人们日常生活中十分重要的通信存储类设备，一旦出现停电事故，轻则造成各类存储信息丢失，重则导致设备损坏，产生严重的后果。当停电事故一旦发生在医疗领域、军事领域，所造成的损失通常是无法挽回的。因此在这类设备背后都有着不间断电源的存在。

2.不间断电源的类型

UPS主要有有三种类型：后备式、互动式、在线式。

(1)后备式：具备自动稳压、断电保护等功能，转换时间10ms左右，逆变输出的交流电是方波，结构简单，价格便宜;

(2)互动式：具有滤波功能，抗市电干扰能力强，转换时间小于4ms，逆变输出为模拟正弦波，价格远低于在线式;

(3)在线式：结构较复杂，性能完善，能够持续不中断输出纯净正弦波交流电，能够解决尖峰、浪涌、频率漂移等全部的电源问题;价格高，通常应用在关键计算机和网络设备等对电力要求苛刻的环境中。

3.不间断电源的作用

(1)做为重要设备的交流供电电源，防止市电突然断电而影响正常工作，给设备造成损害;

(2)消除市电中的电涌、瞬间高/低电压、电线噪声和频率偏移等“电源污染”，改善电源质量，为计算机等提供高质量的电源。

4.不间断电源的四种工作模式

(1)正常操作模式：

在正常交流电源供应下，整流器将交流电转换为直流电，将市电中的“电源污染”消除，并同时对蓄电池充电。再供给逆变器将直流电转换为交流电，提供更稳定的电源给负载。

(2)停电模式：

当交流电源发生异常或整流器、电抗器故障时，蓄电池组提供直流电给逆变器，使交流输出不会有中断，进而达到保护负载的作用。

(3)备用电源模式：

当逆变器发生异常状况如逆变器保险丝熔断、短路等故障时，逆变器会自动切断以防止损坏，若此时旁路交流电源正常时，静态开关会将电源供应转为由旁路备用电源输出给负载使用。

(4)维护旁路模式：

当 UPS要进行维修或更换电池而且负载供电又不能中断时，可以先切断逆变器开关然后激活维修旁路开关，再将整流器和旁路开关切断。交流电源经由维护旁路开关继续供应交流电给负载，此时，维护人员可以安全地对UPS进行维护。
