什么是UPS电源？

什么是UPS电源？

一、UPS电源的作用

UPS即不间断电源(Uninterruptible Power Supply)，是一种含有储能装置的不间断电源。主要用于给部分对电源稳定性要求较高的设备，提供不间断的电源。

UPS是在电网电压跌落或者中断时保证用电设备的持续运行。目前，UPS作为后备电源，在医院、银行以及数据管理等领域得到非常广泛的应用，在电网电压中断时发挥着不可替代的作用。

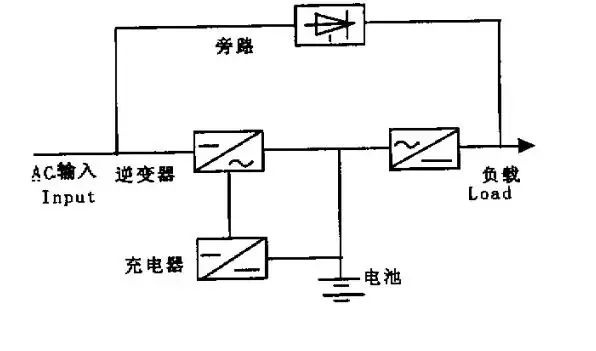

当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时， UPS 立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。UPS 设备通常对电压过高或电压过低都能提供保护。如图1所示。

二、工作原理

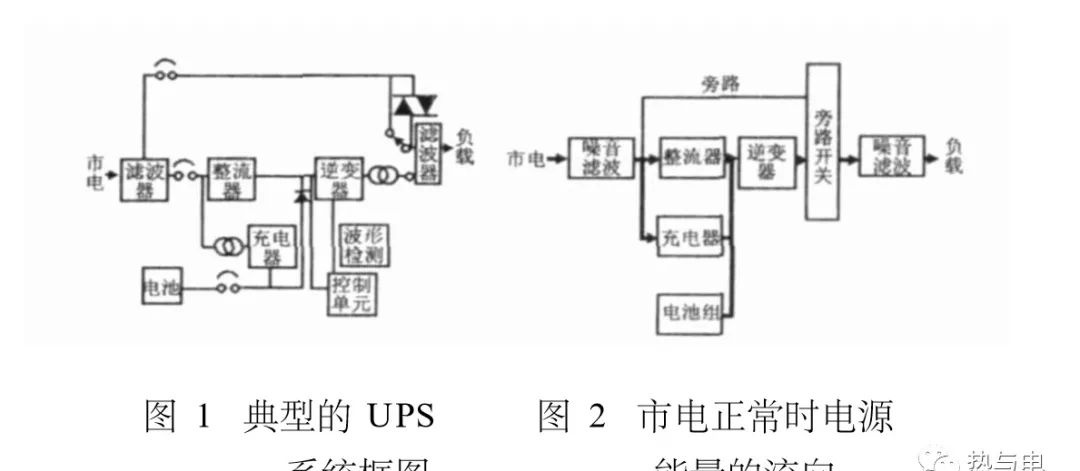

典型的UPS系统框图如图1所示，它的基本结构是一套将交流电变为直流电的整流器和充电器，以及把直流电再变为交流电的逆变器，电池在交流电正常供电时贮存能量且维持在一个正常的充电电压上，一旦市电供电中断时，蓄电池立即对逆变器供电以保证UPS电源交流输出电压。下面几种简图示意了UPS的各种工作情况(以在线式UPS电源为例)。

（1）市电在UPS所允许的范围内正常供电时，如图2所示，粗线描绘了电源能量的流向。

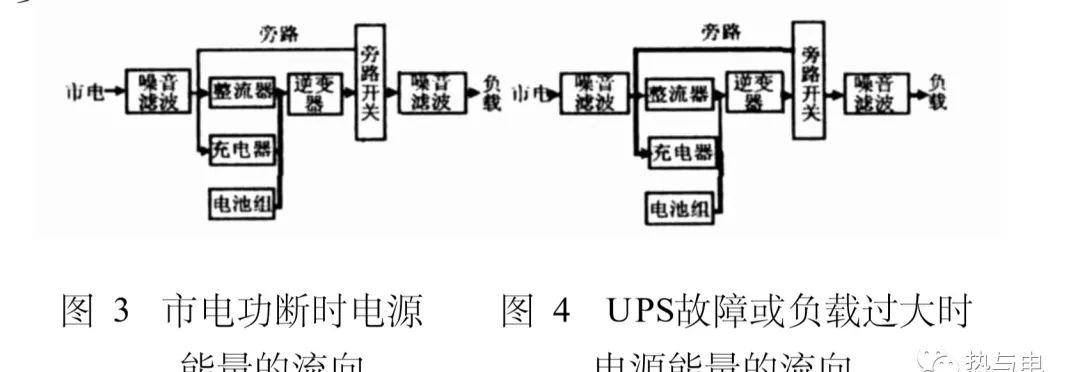

（2）主电源故障即市电被切断后，电源将瞬间改由逆变器提供能量如图3所示。

（3）当所带负载过大或电源内逆变器出现故障时，UPS将打开旁路由主电源直接供电，如图4所示。

三、连接方式

（1）单台UPS电源能够供给全部负载，连接图如系统的原理图，连接方法较简单。

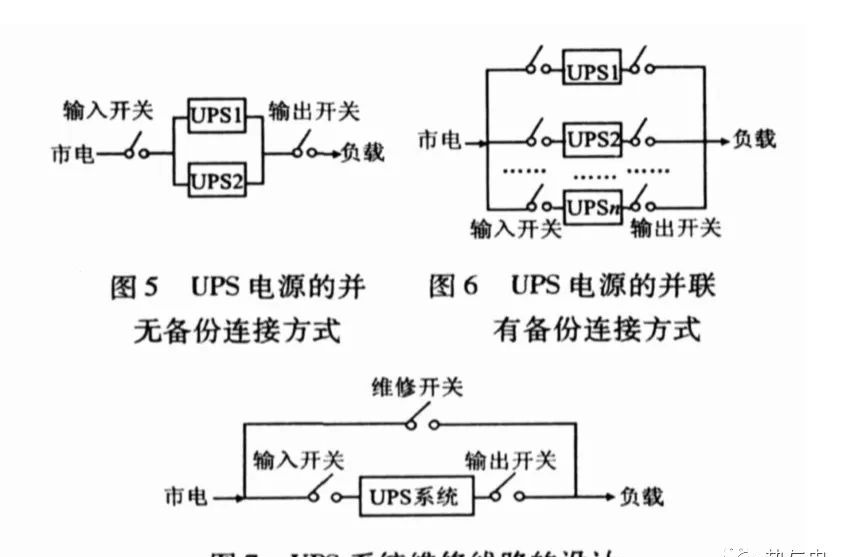

（2）总负载功率需要二台或更多台UPS电源供给，如图5所示，这种连接方式称作并联无备份方式。

（3）二台或二台以上UPS电源其总容比负载总容量要多，但该系统比负载总容量必须多一台UPS电源的容量，任何一台UPS电源故障时，其余仍能供给全部负载，如图6所示。这种连接方式称作并联有备份方式。
