常用的5种UPS电源并机方案，哪一种更好呢？

什么是UPS电源？想必大部分电气人员都非常熟悉了。但是如果说到UPS电源并机方案，可能很电气人员都是一知半解的，特别对于一些电气新手更是一问三不知了。我们都知道UPS电源是将蓄电池与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。而UPS并机是指将多个UPS设备通过特定的并机控制器连接在一起，形成一个并机系统，以提高UPS系统的可靠性、可用性和容量。通常，UPS并机系统可以实现两种工作模式：备份模式和容量模式。那么UPS电源并机方案都有哪些呢？下面本文就简单地给大家介绍几种常用的UPS电源并机方案，以供广大电气人员参考学习。主要揭示原理，分析优劣。

UPS电源并机方案一：

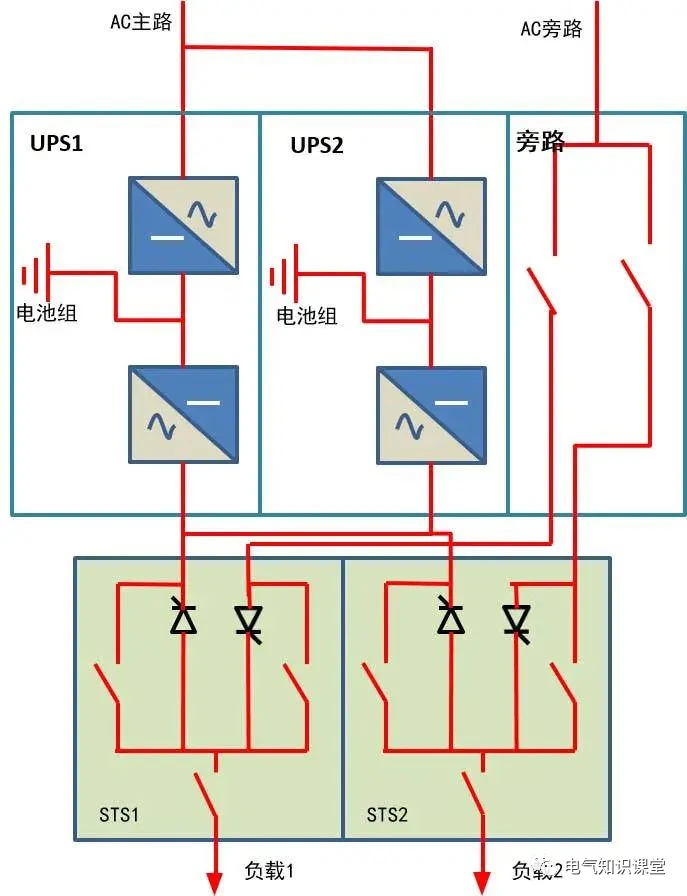

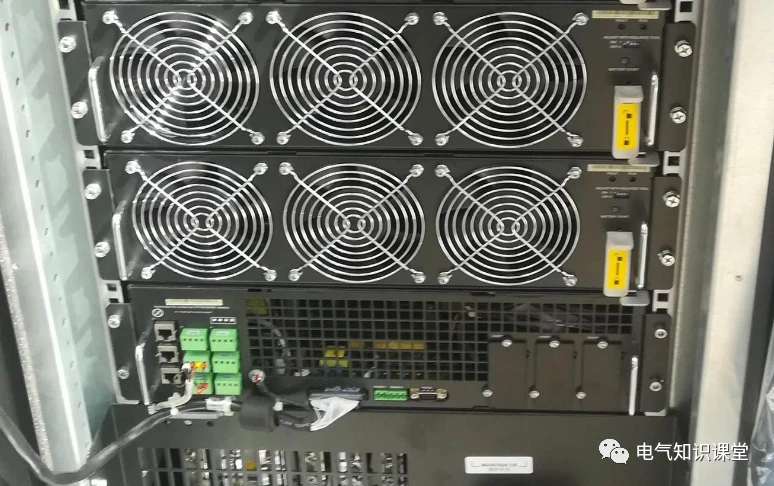

模块化并机+外置静态开关模式：这是目前比较高、大、上的模式，较费钱，先看结构：

※ 优点：任一台UPS故障停机后，负载都可以由剩余UPS承担；正常工作时，负载由所有UPS分担，负载率低；设置独立STS静态切换开关，并设有STS的维修旁路便于维护，STS故障的可靠性有所提高，降低风险点；负载也可分散配置，降低风险系数；

※ 缺点：增设设备较多，2台UPS、2台STS、市电配电柜1台，需要占地面积较大,投资额较大。

UPS电源并机方案二：

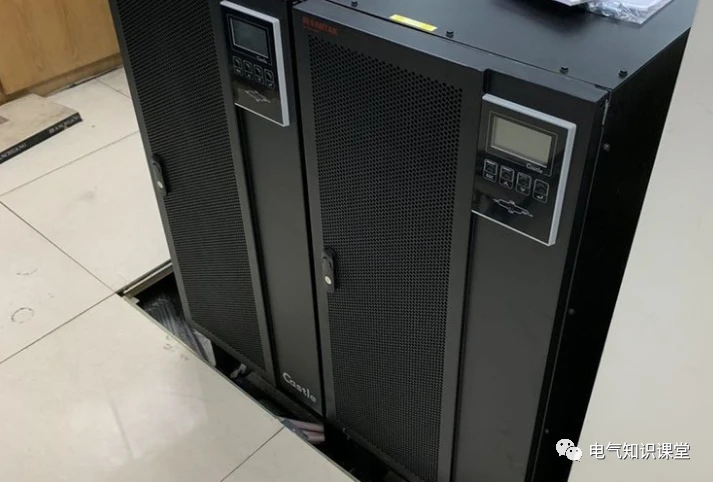

并联式UPS热备份系统：这是目前最常用的模式，虽然成本不低，但是可靠性对得起这个价格，所有是最最常用的并机方式，如果您还想再节省一些钱，那就采用2+1并机方式：三台UPS并机，任何一台故障，都不会影响正常的供电。

下面是1+1并机的原理图：

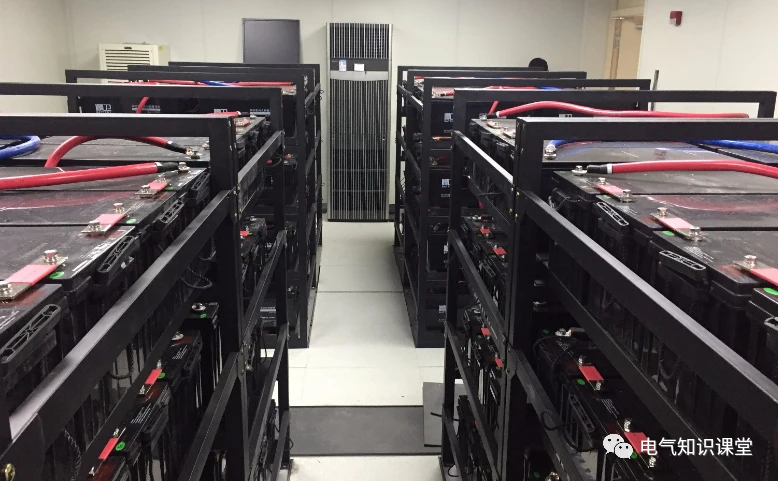

※ 优点：任一台UPS故障停机后，负载都可以由剩余UPS承担；正常工作时，负载由所有UPS分担，负载率低；市电停止时，电池续航时间为所有电池组的累加时间；

※ 缺点：技术要求高、调试复杂，要求并机UPS的品牌、型号、规格完全一致；对各台UPS的输出同步性要求高，一旦不同步产生环流，有可能导致短路故障。

UPS电源并机方案三：

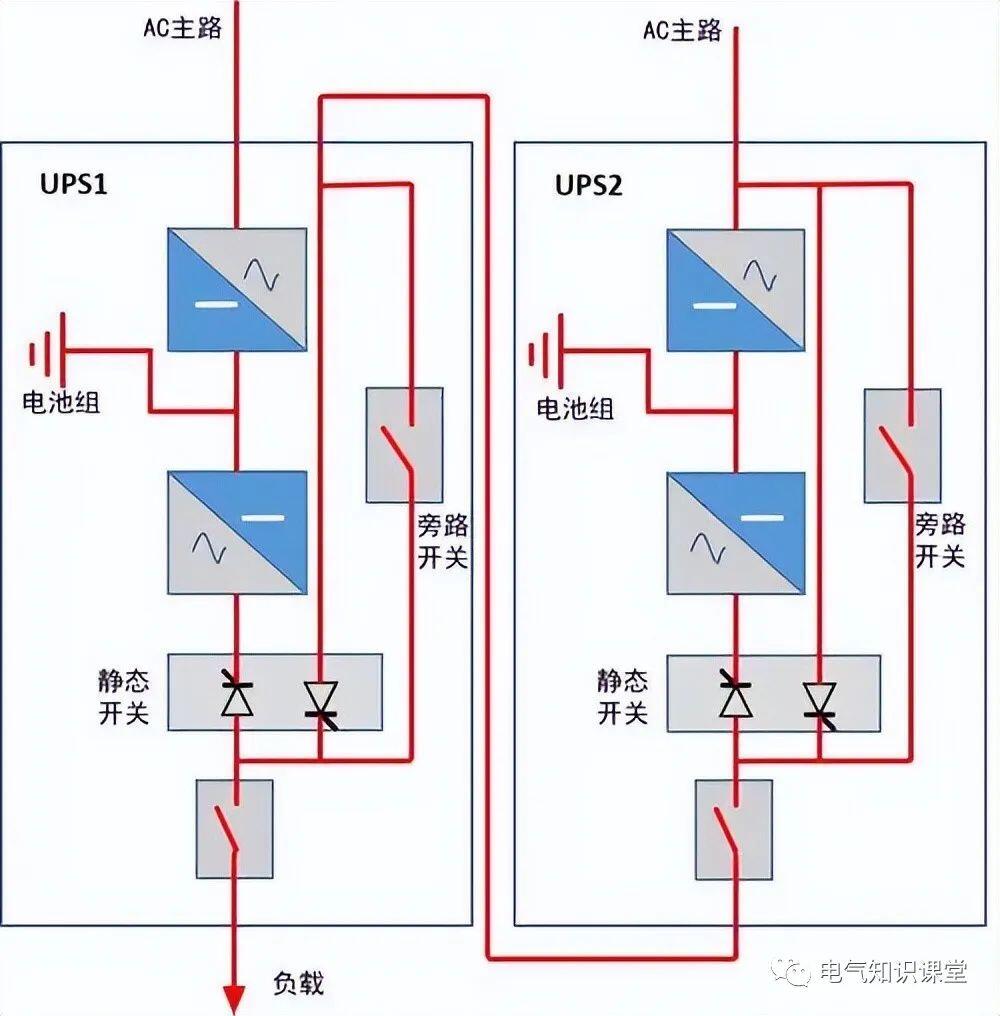

旁路式UPS热备份系统：旁路式UPS冗余模式属于热备模式，即：在同一时刻只用一台UPS为负载提供电力，另一台等着，一旦运行着的主UPS故障，等待的UPS立即接管负载。原理如下：

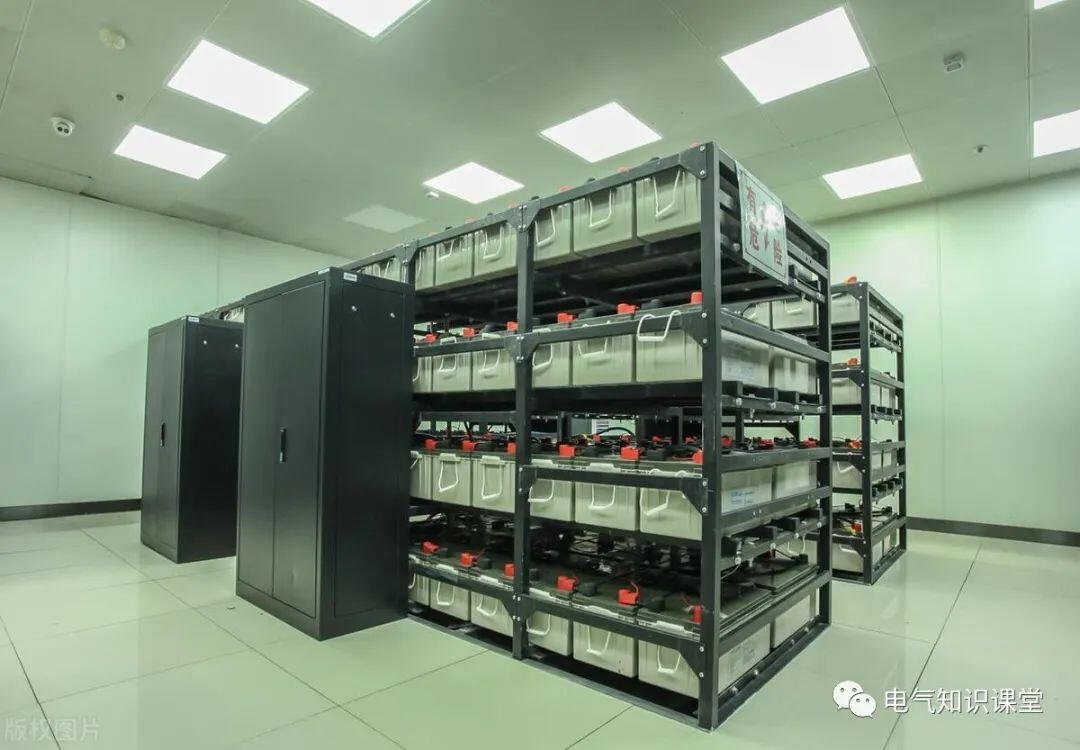

※ 优点：易实现后期改造，不同品牌、不同容量UPS都可组建；可分开维保，且保证维保时负载仍受UPS保护；运行效率高于串联式UPS；市电停止时，电池续航时间为两组电池组的累加时间；

※ 缺点：UPS1的静态旁路开关为系统瓶颈，一旦故障可能导致负载断电；UPS2长期空载运行，效率低；且电池组长期得不到放电，寿命下降。

UPS电源并机方案四：

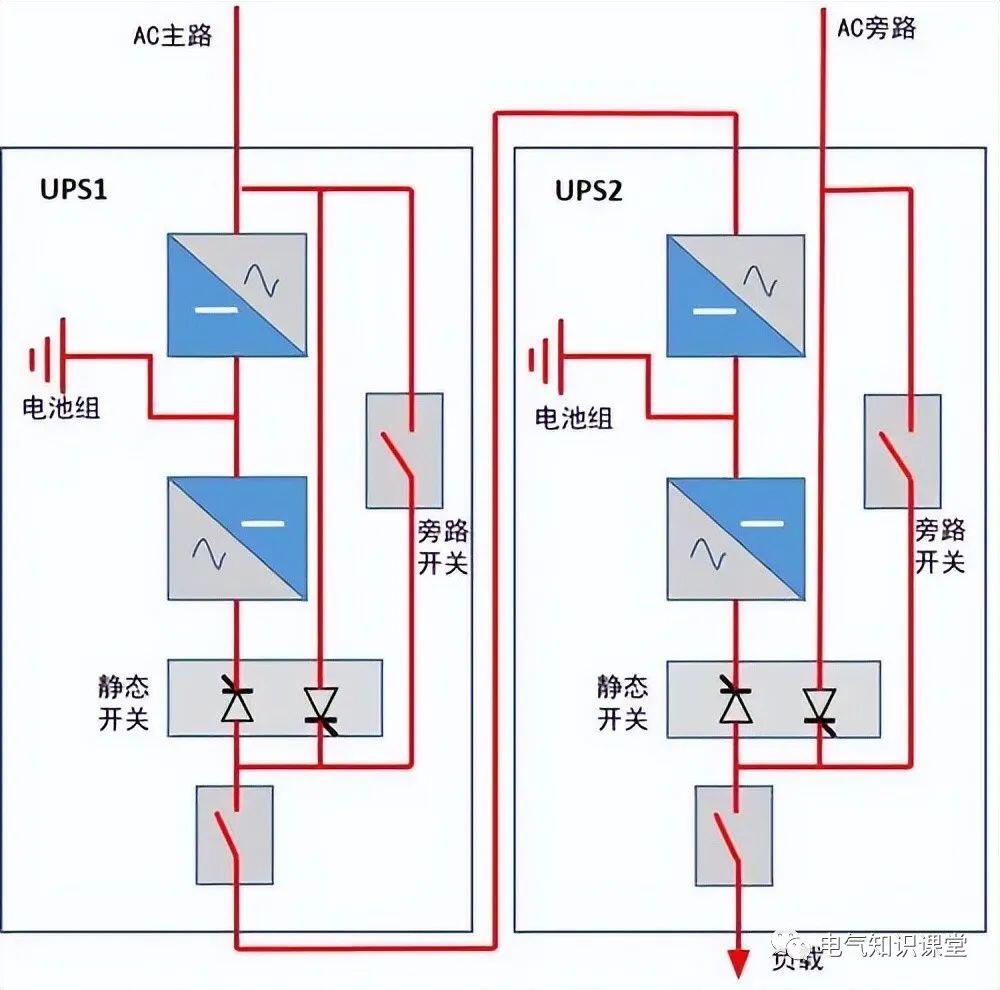

串联式UPS热备份系统：串联UPS 是早期冗余模式受UPS技术落后限制而采取的一种冗余模式，现在已经不在使用，其原理如下：

※ 优点：任一台UPS故障停机后，负载都可以由剩余UPS承担；正常工作时，负载由所有UPS分担，负载率低；设置独立STS静态切换开关，并设有STS的维修旁路便于维护，STS故障的可靠性有所提高，降低风险点；负载也可分散配置，降低风险系数；

※ 缺点：增设设备较多，2台UPS、2台STS、市电配电柜1台，需要占地面积较大,投资额较大。

UPS电源并机方案五：

单机在线式UPS：前面列举了并机冗余模式，最后看看UPS单机的原理：

※ 优点：系统构架简单，控制逻辑易实现，造价低。

※ 缺点：静态旁路开关为系统瓶颈，一旦故障可能导致负载断电；整机故障需更换时需要停电（可通过增加外部旁路解决）；维保时切换到旁路市电供电，负载不受保护。
