施耐德全新一代ComPacT NSX DC直流专用断路器全部型号

Compact NSX630 DC TM630D - 4PLV438264已停产由新款代替

断路器 ComPacT NSX600F DC, 36 kA (750 VDC),TM-DC 脱扣单元, 600 A , 4P

C63F4TM600D

全新一代ComPacT NSX DC

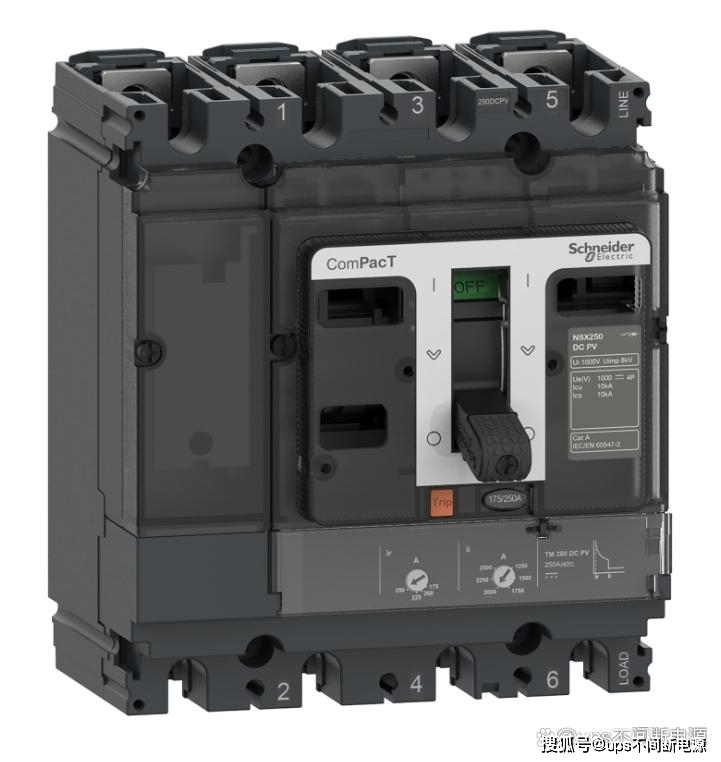

全新一代ComPacT NSX DC 直流专用塑壳断路器

业务咨询18621920102

施耐德直流断路器130种规格型号从1P到4P，从16A到1500A多场景覆盖，

开启智“塑”时代，助力“无限”数字化未来，针对直流电特殊的电流属性，从设计到工艺深耕细作，为直流应用场景提供安全可靠的专用产品

特性

4种极数产品：1P/2P/3P/4P

电流覆盖范围：100-1500A

电压覆盖范围：250V-1500V

解决方案：断路器及隔离开关

附件选择：串联排/并联排/散热片/相间隔板/端子罩/电动操作机构/辅助触点/分励线圈等，与交流产品附件通用

产品尺寸：与交流产品同壳架尺寸相等

认证：CCC自声明，CE认证，部分产品具有TUV，多国船级社认证等

优势

全新一代ComPacT NSX DC直流专用塑壳断路器，针对直流电特殊的电流属性，从设计到工艺深耕细作，为直流应用场景提供安全可靠的专用产品。

该系列产品在继承了NSX双旋转触头的经典设计之上，通过对绝缘，触头材料，灭弧结构的特殊处理，提供了多种直流应用系统的解决方案。

针对630-1200A大电流产品，采用并联桥设计结构降低了产品内部接触电阻，无惧严苛应用环境

应用

NSX DC 适用的行业：数据中心，铁路，机车，新能源光伏，海事，不间断电源场景，直流配电屏等直流应用场景。

施耐德直流断路器全部型号：

施耐德F型号断路器

型号：C10F3TM016D

描述： 断路器, ComPacT NFX100F, 36 kA, DC, 3P3D, 16 A, TMD

型号：C10F3TM025D

描述：ComPacT NFX100F, 36 kA, DC, 3P3D, 25 A, TMD

型号：C10F3TM032D

描述：断路器, ComPacT NFX100F, 36 kA, DC, 3P3D, 32 A, TMD

型号：C10F3TM040D

描述：断路器, ComPacT NFX100F, 36 kA, DC, 3P3D, 40 A, TMD

型号：C10F3TM050D

断路器, ComPacT NFX100F, 36 kA, DC, 3P3D, 50 A, TMD

型号：C10F3TM063D

描述：断路器, ComPacT NFX100F, 36 kA, DC, 3P3D, 63 A, TMD

型号：C10F3TM080D

描述：断路器, ComPacT NFX100F, 36 kA, DC, 3P3D, 80 A, TMD

型号：C10F3TM100D

描述：断路器, ComPacT NFX100F, 36 kA, DC, 3P3D, 100 A, TMD

型号：C16F3TM125D

描述：断路器, ComPacT NFX160F, 36 kA, DC, 3P3D, 125 A, TMD

型号：C16F3TM160D

描述：断路器, ComPacT NFX160F, 36 kA, DC, 3P3D, 160 A, TMD

Green Premium™

型号：C25F3TM200D

描述：断路器, ComPacT NFX250F, 36 kA, DC, 3P3D, 200 A, TMD

型号：C25F3TM250D

描述：断路器, ComPacT NFX250F, 36 kA, DC, 3P3D, 250 A, TMD

施耐德S型号断路器

型号：C10S3TM016D

描述： 断路器, ComPacT NSX100S, 36 kA, DC, 3P3D, 16 A, TMD

型号：C10S3TM025D

描述：ComPacT NSX100S, 36 kA, DC, 3P3D, 25 A, TMD

型号：C10S3TM032D

描述：断路器, ComPacT NSX100S, 36 kA, DC, 3P3D, 32 A, TMD

型号：C10S3TM040D

描述：断路器, ComPacT NSX100S, 36 kA, DC, 3P3D, 40 A, TMD

型号：C10S3TM050D

断路器, ComPacT NSX100S, 36 kA, DC, 3P3D, 50 A, TMD

型号：C10S3TM063D

描述：断路器, ComPacT NSX100S, 36 kA, DC, 3P3D, 63 A, TMD

型号：C10S3TM080D

描述：断路器, ComPacT NSX100S, 36 kA, DC, 3P3D, 80 A, TMD

型号：C10S3TM100D

描述：断路器, ComPacT NSX100S, 36 kA, DC, 3P3D, 100 A, TMD

型号：C16S3TM125D

描述：断路器, ComPacT NSX160S, 36 kA, DC, 3P3D, 125 A, TMD

型号：C16S3TM160D

描述：断路器, ComPacT NSX160S, 36 kA, DC, 3P3D, 160 A, TMD

Green Premium™

型号：C25F3TM200D

描述：断路器, ComPacT NFX250F, 100 kA, DC, 3P3D, 200 A, TMD

型号：C25S3TM250D

描述：断路器, ComPacT NSX250S, 36 kA, DC, 3P3D, 250 A, TMD

型号：C40F3TM250D

描述：断路器 ComPacT NSX250F DC, 36 kA (750 VDC), TM-DC 脱扣单元, 250 A , 3P

型号：C40F3TM320D

描述：断路器 ComPacT NSX320F DC, 36 kA (750 VDC), TM-DC 脱扣单元, 320 A , 3P

型号：C40F3TM400D

描述：断路器 ComPacT NSX400F DC, 36 kA (750 VDC), TM-DC 脱扣单元, 400 A , 3P

型号：C63F3TM500D

描述：断路器 ComPacT NSX500F DC, 36 kA (750 VDC), TM-DC 脱扣单元, 500 A , 3P

型号：C63F3TM600D

描述：断路器 ComPacT NSX600F DC, 36 kA (750 VDC),TM-DC 脱扣单元, 600 A , 3P

型号：C10S4TM016D

描述：断路器, ComPacT NSX100S, 100 kA, DC, 4P4D, 16 A, TMD

型号：C10S4TM025D

描述：断路器, ComPacT NSX100S, 100 kA, DC, 4P4D, 25 A, TMD

型号：C10S4TM032D

断路器, ComPacT NSX100S, 100 kA, DC, 4P4D, 32 A, TMD

型号：C10S4TM040D

断路器, ComPacT NSX100S, 100 kA, DC, 4P4D, 40 A, TMD

型号：C10S4TM050D

断路器, ComPacT NSX100S, 100 kA, DC, 4P4D, 50 A, TMD

型号：C10S4TM063D

断路器, ComPacT NSX100S, 100 kA, DC, 4P4D, 63 A, TMD

型号：C10S4TM080D

断路器, ComPacT NSX100S, 100 kA, DC, 4P4D, 80 A, TMD

型号：C10S4TM100D

断路器, ComPacT NSX100S, 100 kA, DC, 4P4D, 100 A, TMD

型号：C16S4TM125D

断路器, ComPacT NSX160S, 100 kA, DC, 4P4D, 125 A, TMD

型号：C16S4TM160D

断路器, ComPacT NSX160S, 100 kA, DC, 4P4D, 160 A, TMD

型号：C25S4TM200D

断路器, ComPacT NSX250S, 100 kA, DC, 4P4D, 200 A, TMD

型号：C25S4TM250D

断路器, ComPacT NSX250S, 100 kA, DC, 4P4D, 250 A, TMD

型号：C40F4TM250D

断路器 ComPacT NSX250F DC, 36 kA (750 VDC), TM-DC 脱扣单元, 250 A , 4P

型号：C40F4TM320D

断路器 ComPacT NSX320F DC, 36 kA (750 VDC), TM-DC 脱扣单元, 320 A , 4P

型号：C40F4TM400D

描述：断路器 ComPacT NSX400F DC, 36 kA (750 VDC), TM-DC 脱扣单元, 400 A , 4P

型号：C63F4TM500D

描述：断路器 ComPacT NSX500F DC, 36 kA (750 VDC), TM-DC 脱扣单元, 500 A , 4P

型号：C63F4TM600D

描述：断路器 ComPacT NSX600F DC, 36 kA (750 VDC),TM-DC 脱扣单元, 600 A , 4P

型号：C40S4TM250D

描述：断路器 ComPacT NSX250S DC, 100 kA (750 VDC), TM-DC 脱扣单元, 250 A , 4P

型号：C40S4TM320D

描述：断路器 ComPacT NSX320S DC, 100 kA (750 VDC), TM-DC 脱扣单元, 320 A , 4P

型号：C40S4TM400D

描述：断路器 ComPacT NSX400S DC, 100 kA (750 VDC), TM-DC 脱扣单元, 400 A , 4P

型号：C63S4TM500D

描述：断路器 ComPacT NSX500S DC, 100 kA (750 VDC), TM-DC 脱扣单元, 500 A , 4P

型号：C63S4TM600D

描述：断路器 ComPacT NSX600S DC, 100 kA (750 VDC), TM-DC 脱扣单元, 600 A , 4P

型号：C25F4TM200D2

描述：断路器, ComPacT NSX250F, 10 kA, DC PV, 20 kA, 4P4D, 200 A, TMD

型号：C25F4TM250D2

描述：断路器, ComPacT NSX250F, DC PV S, 20 kA, 4P4D, 250 A, TMD

型号：C25F4TM100D3

描述：断路器, ComPacT NSX250 TM-DC, 4P, 100 A, 50 kA 1500 VDC

型号：C25F4TM125D3

描述：断路器, ComPacT NSX250 TM-DC, 4P, 125 A, 50 kA 1500 VDC

型号：C25F4TM160D3

描述：断路器, ComPacT NSX250 TM-DC, 4P, 160 A, 50 kA 1500 VDC

型号：C25F4TM200D3

描述：断路器, ComPacT NSX250 TM-DC, 4P, 200 A, 50 kA 1500 VDC

型号：C25F4TM250D3

描述：断路器, ComPacT NSX250 TM-DC, 4P, 250 A, 50 kA 1500 VDC

型号：C50F4TM250D3

描述：断路器, ComPacT NSX500 TM-DC, 4P, 250 A, 50 kA 1500 VDC

型号：C50F4TM320D3

描述：断路器, ComPacT NSX500 TM-DC, 4P, 320 A, 50 kA 1500 VDC

型号：C50F4TM400D3

描述：断路器, ComPacT NSX500 TM-DC, 4P, 400 A, 50 kA 1500 VDC

型号：C50F4TM500D3

描述：断路器, ComPacT NSX500 TM-DC, 4P, 500 A, 50 kA 1500 VDC

型号：C10F4TM080D4

描述：断路器, ComPacT NSX100F, 10 kA, DC PV, 4P4D, 80 A, TMD，组合物料

型号：C16F4TM160D4

描述：断路器, ComPacT NSX160F, 10 kA, DC PV, 4P4D, 160 A, TMD，组合物料

型号：C25F4TM200D4

描述：断路器, ComPacT NSX250F, 10 kA, DC PV, 4P4D, 200 A, TMD，组合物料

型号：C40F4TM250D4

描述：断路器, ComPacT NSX400F, 10 kA, DC PV, 4P4D, 250 A, TMD，组合物料

型号：C40F4TM320D4

描述：断路器, ComPacT NSX400F, 10 kA, DC PV, 4P4D, 320 A, TMD，组合物料

型号：C40F4TM400D4

描述：断路器, ComPacT NSX400F, 10 kA, DC PV, 4P4D, 400 A, TMD，组合物料

型号：C63F4TM500D4

描述：断路器, ComPacT NSX630F, 10 kA, DC PV, 4P4D, 500 A, TMD，组合物料

型号：C63N4TM630D5

描述：Circuit breaker,ComPacT NSX630N, 630 A DC, 50 kA, 4P, TMD

型号：C63N4TM800D5

描述：Circuit breaker,ComPacT NSX630N, 800 A,DC, 50 kA, 4P, TMD

型号：C63N4TM10HD5

描述：Circuit breaker,ComPacT NSX630N, 1000A, DC, 50kA, 4P, TMD

型号：C63N4TM12HD5

描述：Circuit breaker,ComPacT NSX630N, 1200 A, DC, 50 kA, 4P, TMD

单匹直流断路器

型号：C10M1TM016

描述：断路器 ComPacT NSX100M AC/DC, 40 kA (240 VAC), TMD 脱扣单元 16 A, 1P1D

型号：C10M1TM020

描述：断路器 ComPacT NSX100M AC/DC, 40 kA (240 VAC), TMD 脱扣单元 20 A, 1P1D

型号：C10M1TM025

描述：断路器 ComPacT NSX100M AC/DC, 40 kA (240 VAC), TMD 脱扣单元 25 A, 1P1D

型号：C10M1TM030

描述：断路器 ComPacT NSX100M AC/DC, 40 kA (240 VAC), TMD 脱扣单元 30 A, 1P1D

型号：C10M1TM040

描述：断路器 ComPacT NSX100M AC/DC, 40 kA (240 VAC), TMD 脱扣单元 40 A, 1P1D

型号：C10M1TM050

描述：断路器 ComPacT NSX100M AC/DC, 40 kA (240 VAC), TMD 脱扣单元 50 A, 1P1D

型号：C10M1TM063

描述：断路器 ComPacT NSX100M AC/DC, 40 kA (240 VAC), TMD 脱扣单元 63 A, 1P1D

型号：C10M1TM080

描述：断路器 ComPacT NSX100M AC/DC, 40 kA (240 VAC), TMD 脱扣单元 80 A, 1P1D

型号：C10M1TM100

描述：断路器 ComPacT NSX100M AC/DC, 40 kA (240 VAC), TMD 脱扣单元 100 A, 1P1D

型号：C16M1TM125

描述：断路器 ComPacT NSX160M AC/DC, 40 kA (240 VAC), TMD 脱扣单元 125 A, 1P1D

型号：C16M1TM160

描述：断路器 ComPacT NSX160M AC/DC, 40 kA (240 VAC), TMD 脱扣单元 160 A, 1P1D

型号：C10M2TM016

描述：断路器 ComPacT NSX100M AC/DC, 25 kA (415 VAC), TMD 脱扣单元 16 A, 2P2D

型号：C10M2TM020

描述：断路器 ComPacT NSX100M AC/DC, 25 kA (415 VAC), TMD 脱扣单元 20 A, 2P2D

型号：C10M2TM025

描述：断路器 ComPacT NSX100M AC/DC, 25 kA (415 VAC), TMD 脱扣单元 25 A, 2P2D

型号：C10M2TM030

描述：断路器 ComPacT NSX100M AC/DC, 25 kA (415 VAC), TMD 脱扣单元 30 A, 2P2D

型号：C10M2TM040

描述：断路器 ComPacT NSX100M AC/DC, 25 kA (415 VAC), TMD 脱扣单元 40 A, 2P2D

型号：C10M2TM050

描述：断路器 ComPacT NSX100M AC/DC, 25 kA (415 VAC), TMD 脱扣单元 50 A, 2P2D

型号：C10M2TM063

断路器 ComPacT NSX100M AC/DC, 25 kA (415 VAC), TMD 脱扣单元 63 A, 2P2D

型号：C10M2TM080

断路器 ComPacT NSX100M AC/DC, 25 kA (415 VAC), TMD 脱扣单元 80 A, 2P2D

型号：C10M2TM100

断路器 ComPacT NSX100M AC/DC, 25 kA (415 VAC), TMD 脱扣单元 100 A, 2P2D

型号：C16M2TM125

断路器 ComPacT NSX160M AC/DC, 25 kA (415 VAC), TMD 脱扣单元 125 A, 2P2D

型号：C16M2TM160

断路器 ComPacT NSX160M AC/DC, 25 kA (415 VAC), TMD 脱扣单元 160 A, 2P2D

型号：C10N1TM016

断路器 ComPacT NSX100N AC/DC, 25 kA (240 VAC), TMD 脱扣单元 16 A, 1P1D

型号：C10N1TM020

断路器 ComPacT NSX100N AC/DC, 25 kA (240 VAC), TMD 脱扣单元 20 A, 1P1D

型号：C10N1TM025

断路器 ComPacT NSX100N AC/DC, 25 kA (240 VAC), TMD 脱扣单元 25 A, 1P1D

型号：C10N1TM030

断路器 ComPacT NSX100N AC/DC, 25 kA (240 VAC), TMD 脱扣单元 30 A, 1P1D

型号：C10N1TM040

断路器 ComPacT NSX100N AC/DC, 25 kA (240 VAC), TMD 脱扣单元 40 A, 1P1D

型号：C10N1TM050

断路器 ComPacT NSX100N AC/DC, 25 kA (240 VAC), TMD 脱扣单元 50 A, 1P1D

型号：C10N1TM063

断路器 ComPacT NSX100N AC/DC, 25 kA (240 VAC), TMD 脱扣单元 63 A, 1P1D

C10N1TM080

断路器 ComPacT NSX100N AC/DC, 25 kA (240 VAC), TMD 脱扣单元 80 A, 1P1D

型号：C10N1TM100

断路器 ComPacT NSX100N AC/DC, 25 kA (240 VAC), TMD 脱扣单元 100 A, 1P1D

型号：C16N1TM125

断路器 ComPacT NSX160N AC/DC, 25 kA (240 VAC), TMD 脱扣单元 125 A, 1P1D

型号：C16N1TM160

断路器 ComPacT NSX160N AC/DC, 25 kA (240 VAC), TMD 脱扣单元 160 A, 1P1D

型号：C10F2TM016

断路器 ComPacT NSX100F AC/DC, 18 kA (415 VAC), TMD 脱扣单元 16 A, 2P2D

型号：C10F2TM020

断路器 ComPacT NSX100F AC/DC, 18 kA (415 VAC), TMD 脱扣单元 20 A, 2P2D

型号：C10F2TM025

断路器 ComPacT NSX100F AC/DC, 18 kA (415 VAC), TMD 脱扣单元 25 A, 2P2D

型号：C10F2TM030

断路器 ComPacT NSX100F AC/DC, 18 kA (415 VAC), TMD 脱扣单元 30 A, 2P2D

型号：C10F2TM040

断路器 ComPacT NSX100F AC/DC, 18 kA (415 VAC), TMD 脱扣单元 40 A, 2P2D

型号：C10F2TM050

断路器 ComPacT NSX100F AC/DC, 18 kA (415 VAC), TMD 脱扣单元 50 A, 2P2D

型号：C10F2TM063

断路器 ComPacT NSX100F AC/DC, 18 kA (415 VAC), TMD 脱扣单元 63 A, 2P2D

型号：C10F2TM080

断路器 ComPacT NSX100F AC/DC, 18 kA (415 VAC), TMD 脱扣单元 80 A, 2P2D

型号：C10F2TM100

断路器 ComPacT NSX100F AC/DC, 18 kA (415 VAC), TMD 脱扣单元 100 A, 2P2D

型号：C16F2TM125

断路器 ComPacT NSX160F AC/DC, 18 kA (415 VAC), TMD 脱扣单元 125 A, 2P2D

型号：C16F2TM160

断路器 ComPacT NSX160F AC/DC, 18 kA (415 VAC), TMD 脱扣单元 160 A, 2P2D

型号：C80N4TM800D

Circuit breaker, ComPacT NSX800N DC, 50kA at 1000VDC, TM-DC trip unit, 800A rating, 4 poles

型号：C80N2TM14HD

断路器, ComPacT NSX800N DC, 50kA 660 VDC, TM-DC 脱扣单元 1440A 2P

型号：C80F4TM800D

Circuit breaker ComPacT NSX800F DC, 36kA at 1000 VDC, TM-DC trip unit, 800A rating, 4 poles

型号：C80F4TM630D

Circuit breaker ComPacT NSX800F DC, 36kA at 1000 VDC, TM-DC trip unit, 630A rating, 4 poles

型号：C80F2TM14HD

断路器, ComPacT NSX800F DC, 36kA 500 VDC, TM-DC 脱扣单元 1440A 2P

型号：C80N3TM800D

Circuit breaker, ComPacT NSX800N DC, 50kA at 750 VDC, TM-DC trip unit, 800A rating, 3 poles

---
