什么是UPS，它的组成结构是什么？

UPS称为不间断电源它的功能是保障，计算机在停电后还能继续工作一段时间，以便用户能够紧急保存正在编辑的重要文档，使用户不是因为停电而影响工作或丢失数据。

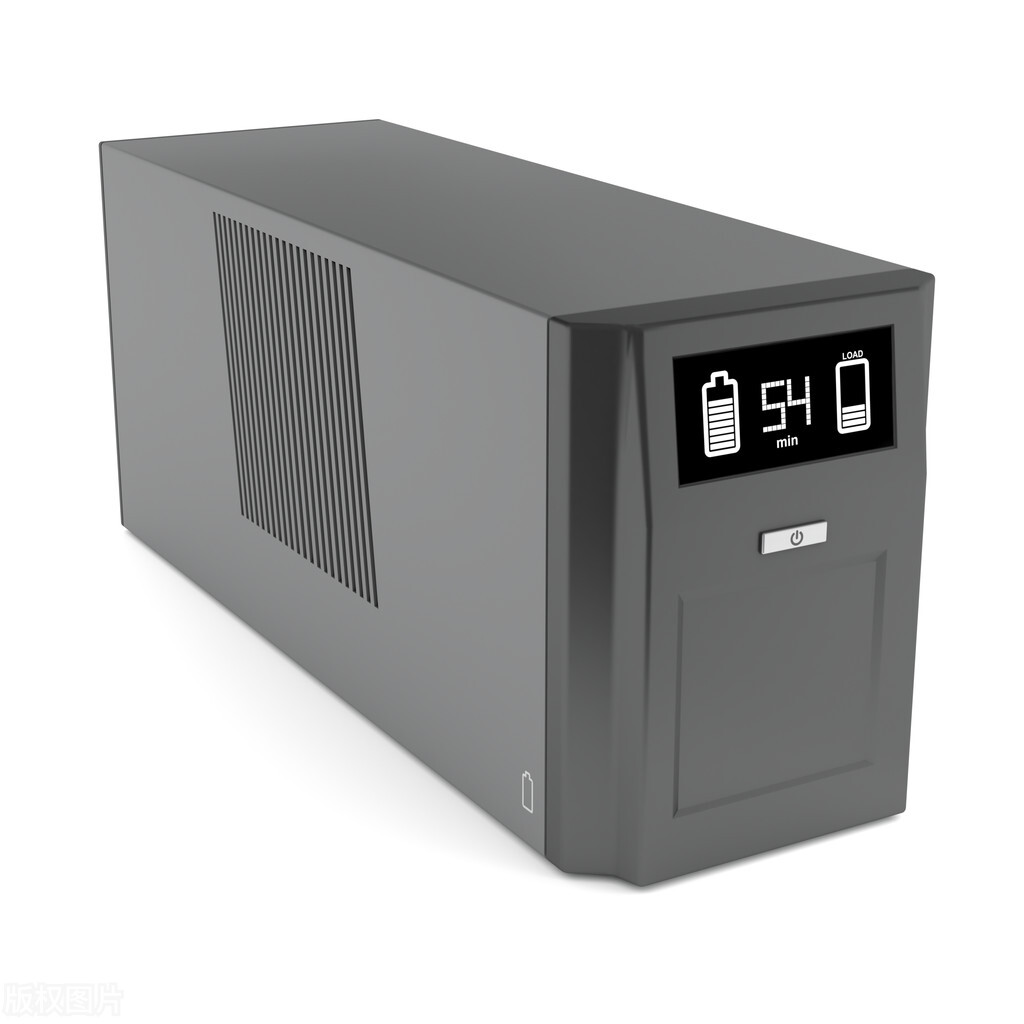

UPS不间断电源

UPS的组成结构是什么呢？

在计算机系统和网络应用中UPS主要起到两个作用，一是应急使用，防止突然断电而影响正常工作，给计算机造成损害，二是消除市电上的电涌，瞬间高电压，瞬间低电压，电线噪声和频率偏移等电源污染改善电源质量，为计算机系统提供高质量的电源。

从基本应用原理上讲，UPS是一种含有储能装置，以逆变器为主要元件，稳压稳频输出的电源保护设备主要由整流器蓄电池逆变器和静态开关等部分组成的，下面进行介绍。

整流器：

整流器就是将交流电转化为直流电的装置，主要有以下两项功能。第一将交流电变成直流电，并且经过滤波后供给负载或供给逆变器。第二给蓄电池提供充电电压，也就是说整流器同时又起到一个充电器的作用。

蓄电池：

蓄电池是UPS用来存储电能的装置由若干个电池串联而成，其容量大小决定了UPS维持放电供电的时间。当市电正常时，蓄电池的功能是将电能转换成化学能存储在电池内部，当市电出现故障的时候，蓄电池的功能则是将化学能转换成电能提供给逆变器或负载。

逆变器：

逆变器是一种将直流电DC转化为交流电AC的装置主要由逆变器控制逻辑和滤波电路组成。

静态开关：

静态开关又称静止开关这是一种无触点开关是用两个可控硅（SCR）反向并联组成一种交流开关，其闭合和断开由逻辑控制器控制，分为转换型和并机型两种。转换型开关主要用于两路电源供电的系统，其作用是实现从一路到另一路的自动切换，主要用于并联逆变器与市电或多台逆变器。
