ups电源内部结构及组成

UPS（UninterrupTIble Power System/UninterrupTIble Power Supply），即不间断电源，是将蓄电池（多为铅酸免维护蓄电池）与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。

本篇文章中，小编将为大家讲解UPS电源内部结构，初步认识UPS电源的运行原理。正确的认识UPS电源的原理，可以帮助我们在日常维护UPS电源的工作过程中，更有效地降低操作失误，延长UPS电源主机的使用寿命。

从基本应用原理上讲，UPS电源是一种含有储能装置，以逆变器为主要元件，稳压稳频输出的电源保护设备。主要由整流器、蓄电池、逆变器和静态开关等几部分组成。

ups电源内部结构

1）整流器：整流器是一个整流装置，简单的说就是将交流（AC）转化为直流（DC）的装置。它有两个主要功能：第一，将交流电（AC）变成直流电（DC），经滤波后供给负载，或者供给逆变器；第二，给蓄电池提供充电电压。因此，它同时又起到一个充电器的作用；

2）逆变器：通俗的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的装置。它由逆变桥、控制逻辑和滤波电路组成；

3）蓄电池：蓄电池是UPS用来作为储存电能的装置，它由若干个电池串联而成，其容量大小决定了其维持放电（供电）的时间。其主要功能是：1、市电正常时，将电能转换成化学能储存在电池内部。2、市电故障时，将化学能转换成电能提供给逆变器或负载；

4）静态开关：静态开关又称静止开关，它是一种无触点开关，是用两个可控硅（SCR）反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制。分为转换型和并机型两种。转换型开关主要用于两路电源供电的系统，其作用是实现从一路到另一路的自动切换；并机型开关主要用于并联逆变器与市电或多台逆变器。

UPS电源是由一套交流+直流充电+交直流逆变装置构成。UPS中的蓄电池在市电正常供电时处于充电状态。一旦市电中断，蓄电池立即将储存的直流电输出给逆变器逆变成交流电供给计算机设备，保持对计算机设备供电的连续性。一般情况下，中小功率后备式UPS靠蓄电池维持供电的时间在10～30min左右。

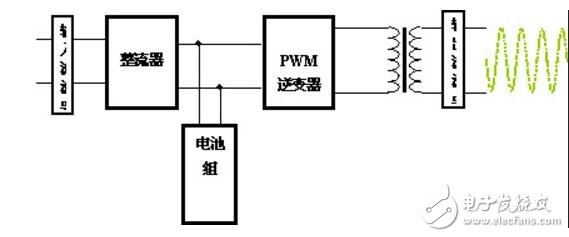

在电网电压工作正常时，给负载供电如图所示，而且，同时给储能电池充电;当突发停电时，UPS电源开始工作，由储能电池供给负载所需电源，维持正常的生产（如粗黑→所示）;当由于生产需要，负载严重过载时，由电网电压经整流直接给负载供电（如上图虚线所示）。

UPS电源工作过程

当市电正常为380/220VAC时，直流主回路有直流电压，供给DC-AC交流逆变器，输出稳定的220V或380V交流电压，同时市电经整流后对电池充电。当任何时候市电欠压或突然掉电，则由电池组通过隔离二极管开关向直流回路馈送电能。从电网供电到电池供电没有切换时间。当电池能量即将耗尽时，不间断电源发出声光报警，并在电池放电下限点停止逆变器工作，长鸣告警。不间断电源还有过载保护功能，当发生超载（150%负载）时，跳到旁路状态，并在负载正常时自动返回。当发生严重超载（超过200%额定负载）时，不间断电源立即停止逆变器输出并跳到旁路状态，此时前面输入空气开关也可能跳闸。消除故障后，只要合上开关，重新开机即开始恢复工作。

UPS电源优点

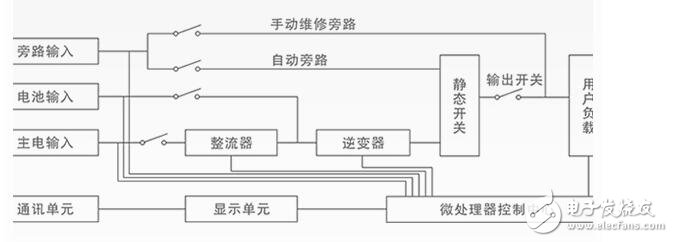

不间断电源的主要优点，在于它的不间断供电能力。在市电交流输入正常时，UPS把交流电整流成直流电，然后再把直流电逆变成稳定无杂质的交流电，给后级负载使用［2］ 。一旦市电交流输入异常，比如欠压了或者停电了又或者频率异常了，那么UPS会启用备用能源-蓄电池，UPS的整流电路会关断，相应的，会把蓄电池的直流电逆变成稳定无杂质的交流电，继续给后级负载使用。这就是UPS不间断供电能力的由来。图1是典型的UPS框图。

UPS当然，UPS的不间断供电时间不是无限的，这个时间受制于蓄电池自身储存能量的大小［2］ 。如果发生交流停电，那么在UPS的蓄电池供电的宝贵时间内，您需要做的就是赶紧恢复交流电，比如启用备用交流电回路、启用油机发电，实在不行，就只能紧急存盘，保存劳动成果，等待交流电恢复正常后再继续。
